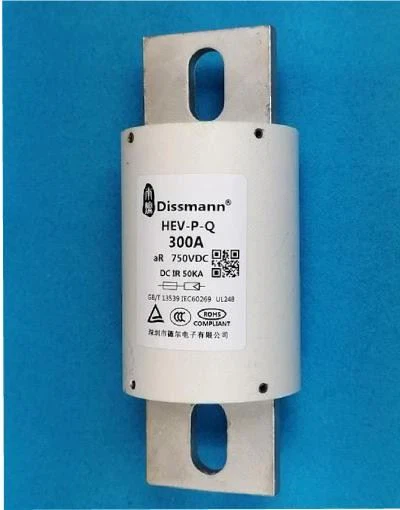

하이브리드 배터리 보호용 HEV 리튬 배터리 퓨즈

HEV 퓨즈 사양

정격 전압:750VDC/AC690V

전류 등급:5A~800A

차단 등급:DC750V에서 AC100KA/DC50KA

시간 상수:15ms 이하

재료:본체:섬유

접점:구리 합금

필러:석영 모래

승인:UL248-20,IEC60269-1(125A-400A),ISO8820,JASO-D622,RoHS 준수

원산지:중국

애플리케이션

주파수 변환기, 정류기, 인버터, 다양한 유형의 전원 공급 장치 및 기타 반도체 장비, 전원 배터리, 전기 모터, 커패시터, 케이블 및 장비 또는 구성 요소의 단락 및 백업 보호에 적용됩니다. 이 제품은 내진동성 및 난연 성능이 우수합니다. 철도 운송 및 자동차와 같은 진동 환경 응용 분야에 적합합니다. 특히 순수 전기 자동차 및 하이브리드 전기 자동차의 단락 보호 퓨즈에 사용됩니다. 순수 전기 자동차 및 하이브리드 전기 자동차 전원 배터리 용으로 특별히 설계된 750V DC 퓨즈, 퓨즈베이스 제공 자동차의 열악한 환경에 맞게 특별히 맞춤화되었습니다.

제품 특성 데이터

모델	정격 전류	I2t(A2s)		전력 소모	사이즈 코드	설치하다
		I2t(A2s)
		프리아크	총
HEV-PQ-5	5A	1.6	10	1.5	HT1	장착 볼트 M6 권장 토크 4N·m
HEV-PQ-10	10A	3.5	19	3.8
HEV-PQ-15	15A	9.5	73	5.4
HEV-PQ-20	20A	25.5	176	6
HEV-PQ-25	25A	42	330	7
HEV-PQ-30	30A	55	420	9
HEV-PQ-35	35A	33	160	11
HEV-PQ-40	40A	75	315	12
HEV-PQ-45	45A	95	430	12		장착 볼트 M8 권장 토크 11N·m
HEV-PQ-50	50A	135	590	12.5
HEV-PQ-60	60A	205	940	14.8	HT2
HEV-PQ-70	70A	300	1980	17.5
HEV-PQ-80	80A	350	2350	20.5
HEV-PQ-90	90A	410	2630	24
HEV-PQ-100	100A	530	3450	26.5
HEV-PQ-125	125A	1700	7200	27
HEV-PQ-150	150A	2750	11000	34
HEV-PQ-175	175A	4100	16000	35
HEV-PQ-200	200A	5400	21000	42
HEV-PQ-225	225A	7500	30000	45	HT3
HEV-PQ-250	250A	9700	41000	47
HEV-PQ-275	275A	12000	58000	51
HEV-PQ-M300	300A	16500	70000	56		장착 볼트 M10 권장 토크 20N·m
HEV-PQ-M325	325A	20000	82000	61
HEV-PQ-M350	350A	23000	94000	63
HEV-PQ-M400	400A	30000	123000	76
HEV-PQ-300	300A	16500	70000	56	HT4
HEV-PQ-325	325A	20000	82000	61
HEV-PQ-350	350A	23000	94000	63
HEV-PQ-400	400A	30000	123000	76
HEV-PQ-450	450A	35000	135000	95
HEV-PQ-500	500A	44000	165000	108
HEV-PQ-600	600A	48000	210000	115
HEV-PQ-700	700A	53000	298000	125	HT5	장착 볼트 M12 권장 토크 28N·m
HEV-PQ-800	800A	75000	445000	140
