1.1 정의 및 주요 기능

퓨즈는 전기 회로에 과도한 전류가 흐를 때 전기 회로를 차단하여 과전류 보호 기능을 제공하도록 설계된 중요한 전기 안전 장치입니다. 기본 퓨즈 기능은 일반적으로 은, 구리 또는 아연 합금으로 만들어진 금속 요소가 정격 용량을 초과하는 전류 수준에 노출될 때 녹아 아크 갭을 생성하는 제어된 용해 메커니즘에 의존합니다. 이러한 제어된 중단은 전기 장비, 배선의 손상을 방지하고 전기 시스템의 화재 위험을 제거합니다.

주요 기능은 다음과 같습니다:

과전류 보호:도체 및 부품의 과열이나 화재를 방지합니다.

기계적 지원:퓨즈는 낮은 접촉 저항을 유지하면서 홀더나 소켓 내부에 단단히 고정되어야 합니다.

서비스 가능성:다른퓨즈 유형교체나 현장 유지보수가 용이하도록 설계되었습니다.

주요 변형에는 다음이 포함됩니다.퓨즈 블록, 퓨즈 클립, 그리고카트리지 홀더, 각각은 고유한 사용 사례에 최적화되어 있습니다.

1.2 퓨즈 홀더가 사용되는 곳(업계 현황)

다양한 산업 분야에서는 안전과 신뢰성을 보장하기 위해 퓨즈를 사용합니다.

가전제품:노트북, TV, 가전제품의 소형 카트리지 및 PCB{0}}장착 퓨즈입니다.

자동차:블레이드 퓨즈 및 인라인 홀더는 12V/48V 하니스, EV 배터리 팩 및 DC{2}}DC 컨버터를 보호합니다.

산업 제어:모터 제어 센터 및 스위치기어의 원통형 퓨즈 및 DIN 레일 홀더입니다.

고전압 그리드:변압기 및 유틸리티 배전용 볼트 또는 사각형{0}}본체 퓨즈입니다.





2.1 저전압 대 고전압 퓨즈

저전압 퓨즈와 고전압 퓨즈 유형의 근본적인 차이점은 구조, 재료 및 의도된 작동 환경에 있습니다. 저전압 퓨즈는 일반적으로 주거용, 상업용 및 경공업 응용 분야를 포함하여 최대 1000V AC 또는 1500V DC 전압의 시스템에서 작동합니다. 이것들퓨즈의 종류적당한 결함 전류 및 전압이 예상되는 배전반, 모터 제어 센터 및 장비 보호 회로에서 일반적으로 발견됩니다.

반대로 고전압 퓨즈는 1000V AC를 초과하는 전기 시스템용으로 설계되었으며 중전압 애플리케이션에서는 3kV ~ 38kV, 고전압 전송 시스템에서는 38kV를 초과하는 경우가 많습니다. 고전압 퓨즈 유형의 구조에는 규사 또는 특수 가스와 같은 특수 아크{5}}소화 매체가 통합되어 고에너지 결함 전류를 효과적으로 차단합니다.- 이 퓨즈는 오류 중단 중에 발생하는 기계적 응력을 견디고 고전압 작동을 위한 적절한 전기 간극을 제공하도록 설계된 견고한 세라믹 또는 복합 하우징이 특징입니다.

이러한 퓨즈 카테고리의 적용 환경은 크게 다릅니다. 저전압 퓨즈는 건물 및 산업 시설의 모터, 변압기, 조명 회로 및 전자 부하와 같은 장비를 보호합니다. 고전압 퓨즈는 주로 송전 및 배전 시스템에 사용되며, 고장 전류가 수만 암페어에 도달할 수 있고 특수한 차단 기능이 필요한 변압기, 개폐 장치 및 가공선을 보호합니다.



2.2 AC 및 DC 퓨즈

AC 퓨즈와 DC 퓨즈 유형의 차이점은 전류 동작과 아크 특성의 근본적인 차이에서 비롯됩니다. 교류는 사이클당 두 번(일반적으로 60Hz 시스템에서 초당 120회) 자연스럽게 0을 교차하여 자연적인 아크 소멸 지점을 제공합니다. 이 제로{4}}교차 현상을 통해 AC 퓨즈는 전류가 0에 가까워지면 아크가 자연스럽게 소멸되므로 결함 전류를 보다 쉽게 ​​차단할 수 있습니다.

DC 퓨즈는 훨씬 더 큰 문제에 직면합니다. 왜냐하면 직류는 일정한 극성과 크기를 유지하고 아크 소멸을 위한 자연적인 영점 교차점을 제공하지 않기 때문입니다.{0}} 결과적으로 DC 퓨즈 유형에는 특수 필러, 더 긴 아크 경로, 아크를 강제로 소멸시키기 위한 더 강력한 자기 파열 기능을 포함하여 향상된 아크{2}}소화 기능이 필요합니다. DC 전류의 연속적 특성은 일단 아크가 형성되면 자체적으로 유지되는 경향이 있으므로 보다 공격적인 차단 메커니즘이 필요하다는 것을 의미합니다.

이들 사이의 선택퓨즈의 종류전력 시스템 특성에 따라 크게 달라집니다. AC 퓨즈는 기존 전기 배전 시스템, 모터 드라이브 및 대부분의 산업 장비에 적합합니다. DC 퓨즈는 자연 전류 제로 크로싱이 없어 특수한 차단 기능이 필요한 배터리 시스템, 태양광 발전 설비, 전기 자동차 및 DC 모터 드라이브에 필수적입니다. 최신 DC 퓨즈에는 종종 자기 파열 기능과 확장된 아크 챔버가 통합되어 DC 오류 전류를 효과적으로 차단합니다.





캡처할 전기 등급

분류할 때퓨즈의 종류, 엔지니어는 먼저 전기 등급을 파악해야 합니다.

정격 전류(In):퓨즈가 녹지 않고 전달할 수 있는 연속 전류입니다.

정격 전압:구별저전압 퓨즈(최대 1,000V)부터고전압 퓨즈(1,000V 이상).

예상 단락 전류(Isc)-:시스템이 전달할 수 있는 최대 오류 전류입니다. 퓨즈평가 중단이 값보다 크거나 같아야 합니다.

시간-현재 곡선:퓨즈 응답 속도를 정의합니다. I²t에 연결됨(에너지 통과-).



기계적 및 환경적 요인

퓨즈는 전기 등급뿐만 아니라 물리적 탄력성도 다릅니다. 매개변수는 다음과 같습니다:

장착 유형: PCB, 패널 장착, 인라인, DIN 레일 또는 볼트 연결.

접촉 저항: 값이 낮으면 단자의 열 발생이 줄어듭니다.

온도 상승: 과도한 열은 퓨즈 수명을 단축시키고 정확도에 영향을 미칩니다.

IP 등급: 실외 또는 자동차 용도로 먼지와 물에 대한 저항성을 결정합니다.



준수해야 할 규정 준수 및 표준

각 퓨즈 카테고리는 국제 표준과 연결되어 있습니다.

UL 248:북미 지역의 퓨즈 분류를 다룹니다.

IEC 60269:저전압 퓨즈에 대한 글로벌 표준-

UL 4248:퓨즈 홀더를 관리하여 안전한 설치를 보장합니다.

ISO 8820:자동차 퓨즈 요구 사항.

퓨즈 유형과 올바른 인증이 일치하지 않으면 규정 준수가 무효화되고 시스템이 위험에 노출될 수 있습니다.





3.1 NH 퓨즈(저전압, 높은 차단 용량)

NH 퓨즈(독일어 "Niederspannungs-Hochleistungs"에서 유래)는 저전압, 높은 차단 용량의 장치입니다.- 이 제품은 배전반, 모터 제어 센터 및 중공업 부하용으로 설계되었습니다. 최대 차단 용량이 120kA인 NH 퓨즈는 저전압 네트워크의 심각한 단락으로부터 보호합니다.-

전압 등급: 일반적으로 최대 690V AC.

응용 분야: 산업용 개폐 장치, 배전, 회로 차단기용 백업 보호.

장점: 높은 차단 용량, 표준화된 치수.

NH 퓨즈 유형은 독일에서 시작되었으며 저전압 산업 응용 분야용으로 설계된 높은 차단 용량 퓨즈의 중요한 범주를 나타냅니다. "NH" 명칭은 "Niederspannung Hochleistung"(저전압 고성능)을 의미하며, 컴팩트한 크기를 유지하면서 매우 높은 고장 전류를 차단하는 능력을 반영합니다. 이것들퓨즈의 종류독특한 나이프-블레이드 접촉 시스템과 견고한 세라믹 본체 구조가 특징이며 일부 구성에서 100kA를 초과하는 차단 정격을 달성할 수 있습니다.

NH 퓨즈의 구성에는 높은 차단 용량 퓨즈 성능에 기여하는 몇 가지 핵심 설계 요소가 통합되어 있습니다. 세라믹 하우징은 뛰어난 기계적 강도와 열 안정성을 제공하는 반면, 나이프{1}}블레이드 접점은 안정적인 전기 연결을 보장하고 교체가 용이합니다. 내부 구조는 석영사 충진으로 둘러싸인 여러 개의 병렬 퓨즈 요소를 특징으로 하며, 이는 아크-소멸 매체 역할을 하고 오류 중단 시 기계적 지원을 제공합니다.

NH 퓨즈는 높은 고장 전류가 예상되는 산업용 모터 제어 센터, 배전 시스템 및 장비 보호에 광범위하게 적용됩니다. 표준화된 크기(000, 00, 0, 1, 2, 3, 4)는 특정 애플리케이션에 대한 보호 요구 사항을 일치시키는 유연성을 제공합니다. 높은 차단 기능, 컴팩트한 크기 및 안정적인 작동이 결합된 NH 퓨즈 유형은 공간 제약과 높은 결함 전류 수준으로 인해 효율적인 보호 솔루션이 요구되는 현대 산업 시설에 특히 적합합니다.



3.2 원통형(NF) 퓨즈

원통형 퓨즈카트리지 퓨즈라고도 알려진 이 퓨즈는 가장 일반적인 퓨즈 중 하나입니다.퓨즈의 종류전자 및 산업 제어 분야. IEC 60269에 의해 표준화되었으며 6×32mm, 10×38mm, 14×51mm 및 22×58mm와 같은 크기로 제공됩니다.

응용 분야: 가전제품, 조명, 산업용 계전기, 소형 모터.

장점: 컴팩트하고 교체가 용이하며 가용성이 넓습니다.

단점: NH 또는 볼트형 퓨즈에 비해 전류 등급이 낮습니다.

카트리지 퓨즈라고도 하는 원통형 퓨즈 유형은 전 세계적으로 가장 일반적이고 다양한 종류의 전기 보호 장치 중 하나입니다. 이것들퓨즈의 종류기계적 지지점과 전기적 연결 지점을 모두 제공하는 금속 엔드 캡이 있는 관형 구조가 특징입니다. 6×32mm, 10×38mm, 14×51mm, 22×58mm 등 널리 사용되는 크기를 포함하는 원통형 퓨즈의 표준화된 치수는 호환성을 보장하고 조달 및 유지 관리 절차를 단순화합니다.

원통형 퓨즈의 내부 구조는 의도된 용도 및 성능 요구 사항에 따라 다릅니다. 빠르게 작동하는- 버전은 과전류 조건에서 빠르게 녹도록 설계된 얇은 와이어 요소를 갖추고 있어 반도체 보호 및 민감한 전자 장비에 이상적입니다. 저속-블로우 변형에는 모터 시동 전류와 같은 일시적인 과부하를 견딜 수 있는 열 질량 요소가 통합되어 있으면서도 안정적인 오류 전류 보호 기능을 제공합니다.

유럽과 아시아{0}}태평양 시장에서는 다양한 단자 설계와 성능 특성을 지닌 원통형 퓨즈 표준을 널리 채택했습니다. 일반적인 응용 분야에는 모터 제어 회로, 조명 시스템, 전자 장비 보호 및 범용{2}}배전이 포함됩니다. 이러한 카트리지 퓨즈 유형의 컴팩트한 크기와 표준화된 장착 배열은 다양한 장비 설계에 쉽게 통합하는 동시에 다양한 전압 및 전류 범위에 걸쳐 안정적인 과전류 보호 기능을 제공합니다.



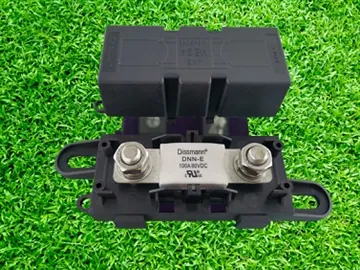

3.3 BS 볼트 연결 퓨즈

볼트 퓨즈EV, 배터리 보호 및 DC 시스템 애플리케이션에서 일반적입니다. 나사 또는 볼트 연결을 사용하여 고정되어 낮은 접촉 저항과 높은 신뢰성을 보장합니다. 전압 범위에는 200Vdc, 500Vdc 및 750Vdc 옵션이 포함되는 경우가 많습니다.

응용 분야: 전기 자동차, 에너지 저장 시스템, 산업용 DC 버스.

장점: 뛰어난 접촉 무결성, 낮은 전력 손실.

단점: 토크 제어와 주기적인 열 점검이 필요합니다.

BS 볼트 연결 퓨즈는 다음의 특수 범주를 나타냅니다.퓨즈의 종류안전한 기계적 연결이 필요한 고전류 애플리케이션용으로 특별히 설계되었습니다.{0}} 이러한 볼트형 퓨즈 유형은 까다로운 환경에서 낮은 접촉 저항과 안정적인 전기 성능을 보장하는 스레드 연결을 갖춘 견고한 단자 배열이 특징입니다. 볼트 연결 설계는 블레이드 또는 페룰 접점에 비해 우수한 기계적 안정성을 제공하므로 진동, 열 순환 및 높은 고장 전류 응력이 적용되는 애플리케이션에 이상적입니다.

BS 볼트형 퓨즈의 적용 범위는 전기 자동차 및 에너지 저장 시스템의 성장과 함께 크게 확대되었습니다. EV 퓨즈 애플리케이션에는 일반적으로 200Vdc ~ 750Vdc 범위의 DC 전압이 포함되며, 높은 결함 전류를 안정적으로 차단하는 것이 승객 안전과 장비 보호에 중요합니다. 배터리 보호 시스템은 볼트형 퓨즈 유형을 사용하여 1차 과전류 보호 기능을 제공하는 동시에 낮은 전압 강하 및 확장된 서비스 기간 동안 안정적인 작동을 유지합니다.

볼트 연결 퓨즈의 구성 특징에는 케이블 러그 연결용으로 설계된 견고한 단자, 기계적 강도를 위한 견고한 세라믹 또는 복합 하우징, DC 애플리케이션에 최적화된 특수 아크 소호 시스템이 포함됩니다.{0}} 단자 설계는 다양한 케이블 크기와 연결 방법을 수용하므로 시스템 설계 및 설치에 유연성을 제공합니다. 이것들퓨즈의 종류유지 관리 접근성과 연결 신뢰성이 가장 중요한 문제인 응용 분야에서 특히 유용합니다.



3.4 유럽식 정사각형 몸체 퓨즈

정사각형 몸체 퓨즈산업 및 재생 에너지 시스템에 널리 사용됩니다. 플랫, 블레이드 또는 볼트 끝단과 같은 다양한 단자 설계를 제공하며 종종 다음 용도로 선택됩니다.반도체 퓨즈응용 프로그램.

응용 분야: 인버터, UPS, 산업용 드라이브, 태양광 어레이.

장점: 모듈식, 높은 정격 전류, 반도체 보호를 위한 낮은 I²t.

단점: 부피가 크고 적절한 장착 하드웨어가 필요합니다.

유럽식 사각형 몸체 퓨즈는 다음과 같은 독특한 범주를 구성합니다.퓨즈의 종류직사각형 하우징 디자인과 다양한 단자 구성이 특징입니다. 이러한 사각형 본체 퓨즈 유형은 평면 블레이드 단자, 미국{1}}스타일 나이프 블레이드 및 특수 반도체 보호 단자를 포함한 여러 단자 옵션을 제공하여 다양한 애플리케이션 요구 사항에 대한 유연성을 제공합니다. 정사각형 본체 디자인은 내부 볼륨 활용을 최적화하여 원통형 대안에 비해 향상된 아크{3}}소화 기능과 향상된 열 관리를 가능하게 합니다.

정사각형 본체 퓨즈로 제공되는 다양한 단자는 산업 부문 전반의 특정 응용 분야 요구 사항을 해결합니다. 플랫 터미널은 전자 장비 및 제어 패널에 적합한 컴팩트한 연결을 제공하는 반면, 나이프 블레이드 터미널은 배전 애플리케이션에 더 높은 전류 용량을 제공합니다. 반도체 퓨즈 변형은 산업용 드라이브 및 재생 에너지 시스템의 IGBT, 사이리스터, 전력 다이오드와 같은 전력 전자 장치를 보호하는 데 최적화된 특수 단자 설계를 특징으로 합니다.

산업 및 에너지 저장 응용 분야에서는 고성능과 설치 유연성이 결합된 유럽식 사각형 본체 퓨즈를 광범위하게 활용합니다. 이것들퓨즈의 종류안정적인 보호와 손쉬운 유지 관리가 필수적인 모터 드라이브, UPS 시스템, 배터리 에너지 저장 시스템 및 재생 에너지 설비에서 흔히 볼 수 있습니다. 표준화된 장착 치수는 패널 통합을 용이하게 하는 동시에 다양한 등급을 통해 다른 시스템 구성 요소와의 최적의 보호 조정을 보장합니다.



3.5 북미 튜브 퓨즈(클래스 J, R, T 등)

북미에서는 UL 248이 표준화된퓨즈 클래스클래스 J, R, T, L 등과 같은 것입니다. 각각에는 특정 전압, 전류 및 차단 정격이 있을 뿐만 아니라 상호 교환성을 위한 표준화된 치수도 있습니다.

클래스 J 퓨즈:산업용 제어반에 자주 사용되는 컴팩트하고 높은 차단 정격입니다.

클래스 T 퓨즈:매우 빠른-동작으로 UPS 및 반도체 보호에 이상적입니다.

클래스 R 퓨즈:범용 용도로 시간-지연 및 빠른-작용 버전이 제공됩니다.-

이러한 퓨즈 클래스를 사용하면 교체가 간단하고 UL{0}}등록 퓨즈 홀더와의 호환성이 보장됩니다.

북미 튜브 퓨즈 분류는 다음과 같은 포괄적인 시스템을 나타냅니다.퓨즈의 종류UL 248 표준에 따라 표준화되어 다양한 응용 분야에 대한 특정 성능 특성을 제공합니다. 클래스 T 퓨즈 유형은 빠른-작동 특성과 높은 차단 정격으로 잘 알려져 있어 민감한 전자 장비와 반도체 장치를 보호하는 데 이상적입니다. 이 퓨즈는 탁월한 고장 전류 차단 기능을 갖춘 컴팩트한 크기가 특징이며 차단 정격이 200kA를 초과하는 경우가 많습니다.

클래스 J 퓨즈는 빠른-작동 및 시간{1}}지연 변형을 모두 제공하여 모터 보호 및 범용 애플리케이션에 다양한 기능을 제공합니다.{2}} 시간-지연 버전은 모터 시동 전류를 수용하는 동시에 안정적인 오류 보호 기능을 제공하므로 산업용 모터 제어 애플리케이션에서 널리 사용됩니다. 클래스 R 퓨즈도 유사하게 빠른 시간-지연 옵션을 제공하지만 홀더에 비-전류-제한 퓨즈 설치를 방지하는 거부-유형 단자가 있어 일관된 보호 성능을 보장합니다.

반도체 보호 응용 분야에서는 EV 충전 시스템, 배터리 관리 시스템 및 산업용 제어 장비의 전력 전자 장치를 보호하도록 설계된 특수 북미 튜브 퓨즈를 광범위하게 활용합니다. 이러한 반도체 퓨즈 유형은 밀리초 단위로 측정되는 클리어링 시간을 갖춘 초-빠른 응답 특성을 특징으로 하며 오류 조건 중 고가의 전력 반도체가 손상되지 않도록 보호합니다. 빠른-응답 속도와 높은 차단 용량의 결합으로퓨즈의 종류장비 비용과 신뢰성이 중요한 요소인 현대 전력 전자 애플리케이션에 필수적입니다.





4.1 빠른-작동 대 느린-블로 퓨즈

가장 중요한 차이점 중 하나는퓨즈의 종류응답 속도는 다음과 같습니다.

빠르게 작동하는-퓨즈:작은 과부하에서도 빠르게 중단되도록 설계되었습니다. 반도체 장치에 이상적입니다.

느린-블로우 퓨즈:일시적인 서지(예: 모터 시동 전류)를 견딜 수 있지만 지속적인 과부하 중에는 개방됩니다.

잘못된 특성을 선택하면 방해가 되는 트립이 발생하거나 보호가 충분하지 않게 됩니다.

고속-작동 퓨즈와 저속{1}}블로우 퓨즈 유형의 차이점은 시간-전류 특성과 의도된 용도에 있습니다. 고속-작용 퓨즈는 과전류 조건에 노출될 때 신속하게 작동하도록 설계되었으며, 일반적으로 전류가 정격을 초과할 때 몇 초 또는 몇 초 내에 열립니다. 이것들퓨즈의 종류열 질량이 최소화된 얇은 퓨즈 요소가 특징이므로 결함 전류가 발생할 때 급속한 가열 및 용융이 가능합니다. 빠른 응답 덕분에 짧은 과전류 조건도 견딜 수 없는 민감한 전자 부품, 반도체 및 장비를 보호하는 데 이상적입니다.

반면, 완속{0}}블로우 퓨즈는 미리 결정된 기간 동안 일시적인 과전류 조건을 견딜 수 있는 열 질량 요소 또는 특수 합금을 통합합니다. 이러한 퓨즈 유형은 모터 시동 전류, 변압기 돌입 전류 및 커패시터 충전 전류와 같은 정상적인 작동 과도 현상을 허용하는 동시에 지속적인 과전류 조건에 대해 안정적인 보호 기능을 제공하도록 설계되었습니다. 시간-지연 특성은 이중-요소 구성을 통해 달성됩니다. 여기서 스프링-로드 트리거 요소는 과전류 조건에 대해 작동하고 열 요소는 과부하 조건을 처리합니다.

이러한 퓨즈 유형 간의 적용 선택은 부하 특성 및 보호 요구 사항에 따라 다릅니다. 고속-작용 퓨즈는 구성요소 손상을 방지하기 위해 신속한 오류 제거가 필수적인 반도체 보호 애플리케이션에 탁월합니다. 전력 전자 장치, 전자 회로, 측정 장비에는 일반적으로 신속하게 작동하는 보호 기능이 필요합니다.- 저속-블로우 퓨즈는 모터 보호, 돌입 전류가 높은 조명 회로, 정상 작동 중에 일시적인 과전류가 예상되는 전원 공급 장치에 선호됩니다. 이러한 특성을 이해하면 최적의 장비 보호를 위한 올바른 퓨즈 선택이 보장됩니다.



4.2 I²t 및 조정 이해

I²t 매개변수는 모든 요소의 기본 특성을 나타냅니다.퓨즈의 종류, 퓨즈가 작동하는 동안 통과할 수 있는 열 에너지를 정량화합니다. 암페어-제곱초로 측정되는 이 매개변수는 퓨즈 성능을 이해하고 다른 보호 장치와의 적절한 조정을 보장하는 데 중요합니다. I²t 값은-프리아크 I²t(퓨즈 요소가 녹기 전에 흡수된 에너지)와 총 I²t(결함 시작부터 전류 차단을 완료할 때까지의 에너지)라는 두 가지 구성요소로 구성됩니다.

시간-전류 곡선은 퓨즈 작동 특성을 그래픽으로 표현하여 다양한 퓨즈 유형에 대해 적용된 전류와 삭제 시간 간의 관계를 보여줍니다. 이러한 곡선은 보호 조정 연구에 필수적이므로 엔지니어는 오류 상황에서 퓨즈가 올바른 순서로 작동하는지 확인할 수 있습니다. 적절한 조정을 통해 오류에 가장 가까운 퓨즈만 작동하여 시스템 중단을 최소화하고 영향을 받지 않는 회로에 대한 전원 공급을 유지합니다.

서로 다른 것 사이의 조정퓨즈의 종류및 기타 보호 장치에는 시간-전류 특성과 I²t 값에 대한 세심한 분석이 필요합니다. 업스트림 보호 장치는 다운스트림 장치가 먼저 결함을 제거할 수 있도록 충분히 높은 I²t 값과 더 긴 작동 시간을 가져야 합니다. 이러한 선택적 조정은 불필요한 전력 중단으로 인해 상당한 운영 및 재정적 영향을 미칠 수 있는 병원, 데이터 센터 및 산업 프로세스와 같은 중요한 애플리케이션에서 특히 중요합니다. 최신 컴퓨터 지원 분석 도구는 퓨즈 특성과 시스템 성능을 자세히 비교하여 조정 연구를 용이하게 합니다.



퓨즈 에너지 통과{0}}(I²t)는 오류 제거 중에 보호 장비에 전달되는 열 스트레스를 나타냅니다. 낮은 I²t는 반도체 보호에 필수적입니다. 엔지니어도 상담시간-현재 곡선회로 차단기와 퓨즈를 조정하여 선택성을 보장합니다.





5.1 EV 및 배터리 퓨즈

EV 퓨즈전기 자동차 및 에너지 저장 시스템의 고전압 DC 애플리케이션용으로 설계되었습니다.{0}} 400V~1000Vdc 환경을 견디고, 높은 서지 전류를 처리하고, 큰 고장 전류를 안전하게 차단해야 합니다.

애플리케이션: EV 배터리 팩, DC 고속 충전기, 온보드 충전기(OBC)-.

특징: 높은 DC 차단 용량, 컴팩트한 포장, 진동 저항.



전기 자동차 기술의 급속한 확장으로 인해 고전압 DC 시스템의 고유한 보호 요구 사항을 해결하도록 설계된 특수 EV 퓨즈 유형이 개발되었습니다.{0}} 이것들퓨즈의 종류400V ~ 1000V 범위의 DC 전압, 높은 고장 전류 및 승객 보호를 위한 엄격한 안전 요구 사항을 특징으로 하는 까다로운 환경에서 작동합니다. EV 애플리케이션에는 차량 중량을 최소화하고 효율성을 극대화하기 위해 소형 크기와 경량 구조를 유지하면서 DC 고장 전류를 안전하게 차단할 수 있는 퓨즈가 필요합니다.

배터리 퓨즈 애플리케이션은 전기 자동차를 넘어 에너지 저장 시스템, 무정전 전원 공급 장치, 그리드{0}}규모 배터리 설치를 포함합니다. 이러한 시스템에는 최신 리튬{2}}이온 배터리 시스템의 낮은 내부 저항으로 인해 극도로 높은 수준에 도달할 수 있는 배터리 결함 전류의 고유한 특성을 처리할 수 있는 보호 장치가 필요합니다. 배터리 보호 퓨즈는 시스템 효율성을 극대화하기 위해 낮은 전압 강하를 유지하면서 넓은 온도 범위에서 안정적인 작동을 제공해야 합니다.

EV 및 배터리 퓨즈 유형의 구성에는 이러한 까다로운 요구 사항을 충족하기 위한 고급 소재와 설계 기능이 통합되어 있습니다. 은-도금 접점은 접촉 저항과 전압 강하를 최소화하는 동시에 특수 아크-소광 시스템은 안정적인 DC 차단을 보장합니다. 열 관리 기능은 정상 작동 중 과열을 방지하는 한편, 견고한 하우징은 진동, 극한 온도 및 잠재적인 충격 손상에 취약한 자동차 환경에서 기계적 보호 기능을 제공합니다. 이들 전문화된퓨즈의 종류충돌 테스트 및 환경 내구성 요구 사항을 포함하여 자동차 안전 표준에 대한 광범위한 테스트를 거칩니다.



5.2 PV 및 재생에너지 퓨즈

gPV 퓨즈광전지 응용 분야에 특화되어 있습니다. 이 제품은 과전류 및 역전류 오류로부터 태양광 패널, 결합기 박스 및 인버터를 보호합니다.

전압: 일반적인 정격에는 1000Vdc 및 1500Vdc가 포함됩니다.

응용 분야: 태양광 발전소, 결합기 상자, 중앙 인버터.

특징: PV 어레이에서 장기간 낮은 과전류를 처리하도록 설계되었습니다.

태양광 시스템에는 역전류 조건, 높은 주변 온도 및 DC 아크 중단 문제를 포함하여 태양광 설치의 고유한 특성을 처리하도록 설계된 특수 PV 퓨즈 유형이 필요합니다. 이것들퓨즈의 종류국제 표준에 따라 gPV(광전지 범용) 퓨즈로 분류되며 특히 태양광 패널 스트링, 결합기 박스 및 인버터 입력을 보호하도록 설계되었습니다. gPV 분류는 퓨즈가 PV 시스템에서 발생할 수 있는 과전류 및 역전류 조건을 모두 안전하게 차단할 수 있음을 보장합니다.

태양광 퓨즈 애플리케이션에는 주거용 및 유틸리티 규모 설치 모두에서 스트링 보호, 결합기 박스 보호 및 DC 분리 기능이 포함됩니다. 스트링 퓨즈는 접지 결함, 아크 결함 또는 백피드 조건으로 인한 과전류 조건으로부터 개별 태양광 패널 스트링을 보호합니다. 결합기 박스 애플리케이션에는 유지 관리 목적으로 안정적인 절연 기능을 제공하면서 다른 보호 장치와 조화를 이룰 수 있는 퓨즈가 필요합니다. 극한의 온도, UV 노출, 기상 조건 등 태양광 설비의 혹독한 작동 환경에서는 견고한 퓨즈 구조가 필요합니다.

풍력 및 에너지 저장 시설을 포함한 태양광 이외의 재생 에너지 시스템은 전문 기술을 활용합니다.퓨즈의 종류특정 보호 요구 사항에 맞게 설계되었습니다. 풍력 터빈 애플리케이션에는 발전기 결함 전류를 처리하고 진동이 심한 환경에서 안정적인 보호를 제공할 수 있는 퓨즈가 필요합니다.- 에너지 저장 애플리케이션에는 배터리 보호 및 그리드 상호 연결 업무에 적합한 퓨즈가 필요합니다. 재생 가능 에너지원을 전기 그리드에 통합하려면 그리드 안정성과 안전을 유지하면서 안정적인 작동을 보장하기 위해 보호 시스템을 신중하게 조정해야 합니다.

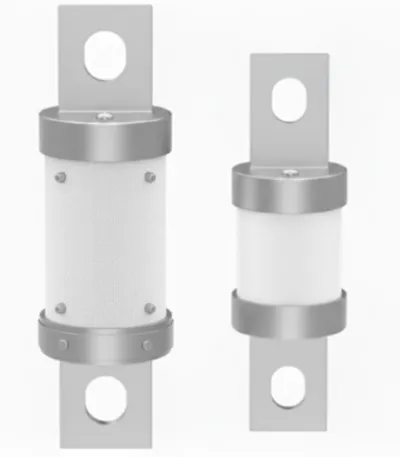

5.3 반도체 보호 퓨즈

이것들반도체 퓨즈aR 퓨즈라고도 하는 는{0}}IGBT, 정류기, 드라이브와 같은 민감한 전력 전자 장치를 보호하기 위해 매우 빠르게 작동합니다. I²t가 매우 낮으며 일반적으로 정사각형-본체 또는 볼트형 유형입니다.

응용 분야: 가변 주파수 드라이브, UPS, 고전력 변환기.-

장점: 고가의 반도체를 보호하고 에너지 방출을 최소화합니다.{0}}

단점: 제한된 범용-목적 사용; 다른 보호 장치와 페어링해야 합니다.

반도체 보호 퓨즈는 고도로 전문화된 제품입니다.퓨즈의 종류IGBT, 전력 MOSFET, 사이리스터 및 전력 다이오드와 같은 고가의 전력 전자 장치를 보호하도록 설계되었습니다. 이러한 반도체 보호 퓨즈 유형은 밀리초 또는 마이크로초 단위로 측정되는 클리어링 시간을 갖춘 초-빠른 응답 특성을 갖추고 있어 결함 상황에서 민감한 반도체 접합부의 손상을 방지합니다. 신속한 응답 기능은 최적화된 퓨즈 요소 설계와 고급 아크{3}}소호 시스템을 통해 달성됩니다.

aR 퓨즈 분류(모터 회로 보호 포함)는 반도체 장치가 모터 작동을 제어하는 ​​모터 드라이브 및 가변 주파수 드라이브에 대한 특수 보호를 제공합니다. 이 퓨즈는 모터 과부하 보호 기능과 조화를 이루는 동시에 반도체 스위칭 장치에 대한 백업 보호 기능을 제공합니다. aR 지정은 다음을 보장합니다.퓨즈의 종류정상적인 모터 시동 조건에서는 작동하지 않지만 반도체 결함 조건에서는 안정적인 보호 기능을 제공합니다.

산업 자동화, 재생 에너지 시스템, 전기 자동차 및 그리드 연결 인버터에서 전력 전자 장치가 확산됨에 따라 반도체 보호 퓨즈의 응용 분야가 계속해서 확장되고 있습니다.{0}} 최신 산업용 드라이브, UPS 시스템 및 에너지 변환 장비는 이러한 특수 퓨즈를 사용하여 비용이 많이 드는 반도체 고장으로부터 수백만{2}}달러의 설치를 보호합니다. 반도체 보호 퓨즈의 선택 기준에는 보호 장치와의 I²t 호환성, 시스템 작동에 적합한 전압 정격, 특정 장비 설계에 적합한 기계적 구성이 포함됩니다. 이들의 적절한 적용퓨즈의 종류유지 관리 비용과 시스템 가동 중지 시간을 최소화하면서 안정적인 장비 작동을 보장합니다.





모든퓨즈의 종류국제 또는 지역 표준을 준수해야 합니다. 이러한 표준은 전압 등급, 치수, 테스트 절차 및 안전 여유를 정의합니다.

UL 248:북미 퓨즈 표준. 이는 클래스 J, R, T, L, CC 등을 정의합니다.

IEC 60269:원통형, NH 및 정사각형-본체 퓨즈를 포괄하는 글로벌 저{0}전압 퓨즈 표준입니다.

ISO 8820:블레이드 및 볼트다운 퓨즈를 포함하는 자동차 퓨즈 표준입니다.-

RoHS 및 도달범위:유해 물질에 대한 환경 준수.

적절한 인증이 없는 퓨즈를 선택하면 안전과 규제 승인이 모두 위험해집니다. 엔지니어는 퓨즈에 적절한 표시(UL 등록, CSA, VDE, CE)가 있는지 확인해야 합니다.

국제 표준은 다양한 제품의 설계, 테스트 및 적용을 관리합니다.퓨즈의 종류다양한 제조업체와 응용 분야에서 일관된 성능과 안전을 보장합니다. UL 248은 클래스 J, 클래스 T, 클래스 R 및 반도체 보호 퓨즈를 포함한 다양한 퓨즈 유형을 다루는 특정 하위 범주와 함께 전기 퓨즈를 다루는 포괄적인 북미 표준을 나타냅니다. 이 표준은 안정적인 작동과 사용자 안전을 보장하기 위해 성능 요구 사항, 테스트 절차 및 표시 요구 사항을 정의합니다.

IEC 60269는 저전압 퓨즈에 대한 국제 표준으로, 퓨즈 구성, 성능 특성 및 테스트 절차에 대한 세부 사양을 제공합니다.{1} 이 표준에는 전 세계적으로 사용되는 NH 퓨즈, 원통형 퓨즈 및 블레이드 퓨즈를 포함한 다양한 퓨즈 유형이 포함됩니다. IEC 표준은 글로벌 호환성을 보장하고 제조업체에게 신뢰할 수 있는 보호 제품을 개발하기 위한 일관된 설계 기준을 제공합니다. IEC 60269를 준수하면 퓨즈 제조업체는 일관된 성능 특성을 보장하면서 국제 시장에 접근할 수 있습니다.



특수 애플리케이션에는 기본 전기 표준 이상의 추가 인증이 필요합니다. ISO 8820은 도로 차량용 퓨즈 표준을 다루며 자동차 애플리케이션이 진동 저항, 온도 성능 및 충돌 안전에 대한 특정 요구 사항을 충족하도록 보장합니다. 유해 물질의 사용을 제한하고 물질 구성에 대한 문서화를 요구함으로써 RoHS 및 REACH 충격 퓨즈 제조와 같은 환경 규정. 이러한 규제 요구 사항은 제품 선택에 영향을 미칩니다.퓨즈의 종류가전제품, 자동차 시스템 등 환경 준수가 필수인 애플리케이션에 사용됩니다.



7.2 퓨즈 유형과 표준



퓨즈 유형	1차 표준	지역 변형	인증기관	특별 요구 사항
NH 퓨즈	IEC 60269-2	DIN 43620, BS 88-2	VDE, BSI, KEMA	높은 차단 용량 테스트
원통형 퓨즈	IEC 60269-3	UL 248-14, JIS C4604	UL, CSA, JET, VDE	크기 표준화
클래스 J/T/R	UL 248(다양한 부품)	CSA C22.2 아니요. 106	UL, CSA	전류 제한, 거부 기능
PV 퓨즈	IEC 60269-6, UL 2579	TUV 2PfG 1169/08.2007	TUV, UL, IEC CB	역전류, 옥외 노출
반도체 퓨즈	IEC 60269-4	UL 248-13	UL, VDE, KEMA	빠른 응답, I²t 정밀도
자동차 퓨즈	ISO 8820	SAE J1284, DIN 72581	ISO, SAE, ECE	진동, 충돌 안전





인증 및 규정 준수 감독은 특히 자동차, 해양 또는 위험한 장소와 같이 특정 승인이 필요한 응용 분야에서 규제 위반 및 안전 문제로 이어질 수 있습니다. UL 등록, CE 표시 또는 기타 규제 승인이 필요한 응용 분야에서 인증되지 않은 퓨즈 유형을 사용하면 장비 거부, 보험 문제 및 책임 문제가 발생할 수 있습니다. 규정 준수가 필수인 응용 분야에서는 RoHS 준수와 같은 환경 요구 사항도 고려해야 합니다.



전압 불일치:시스템 전압보다 낮은 등급의 퓨즈를 사용하면 아크가 계속될 위험이 있습니다.

차단 등급이 무시되었습니다.시스템 오류 전류가 퓨즈의 IR을 초과하면 치명적인 오류가 발생할 수 있습니다.

잘못된 시간-현재 특성:반도체 보호를 위해 느린-블로우 퓨즈를 선택하면 장치가 손상될 수 있습니다.

환경 감독:온도 상승, 진동 또는 습도를 고려하지 못하면 퓨즈 신뢰성이 저하됩니다.

인증 무시:인증되지 않은-퓨즈는 감사 및 법률 준수 확인에 실패할 수 있습니다.
