시간 - current (t - c) 곡선은 언제이며 보호 조정을 위해 어떻게 읽습니까?

시간 - 전류 곡선 (일반적으로 약칭t - c 곡선또는TCC)는 보호 엔지니어의 그래픽 언어입니다. 에이시간 - 전류 곡선보호 장치 - 퓨즈, 회로 차단기 또는 릴레이 -가 주어진 전류에서 작동하는 데 걸리는 시간이 표시됩니다. T - C 곡선을 올바르게 읽으면 선택성을 확인하고 정전 범위를 최소화하며 열 및 기계적 손상으로부터 장비를 보호 할 수 있습니다. 이 기사는 t - c 곡선이 무엇인지, 퓨즈 및 차단기를 읽는 방법, 조정 연구를 수행하는 방법, 실용적인 작업 예제, 일반적인 함정 및 안정적인 보호 설계를위한 모범 사례를 설명합니다.

1. 시간 - 현재 곡선 - 정의 및 기본 사항

1.1 시간 - 전류 곡선은 무엇입니까?

A 시간 - 전류 곡선(t - C 곡선)는 결함 또는 과부하 전류 (수평 축)에 대한 작동 시간 (수직 축)의 플롯입니다. 두 축 모두 x {- 축의 암페어 (또는 정격 전류의 배수)와 y - 축의 시간의 시간에 전류 (또는 정격 전류의 배수)입니다. 각 곡선은 장치에만 해당되며 다른 전류 크기에서 예상 작동 시간을 보여줍니다. 예를 들어, 2 × 정격 전류에서 퓨즈는 몇 분 후, 초 후에 10 x에서, 그리고 거의 순간적으로 100 ×에서 열릴 수 있습니다.

1.2 축이 로그 - 로그 인 이유

T - C 곡선은 로그 - 로그 축에 표시됩니다. 로그 스케일은 넓은 범위를 압축하여 곡선을 읽을 수 있고 비교할 수 있습니다. 가파른 경사면이 보이면 장치는 느리게 전환됩니다.

2. t - c 곡선을 제공하는 장치

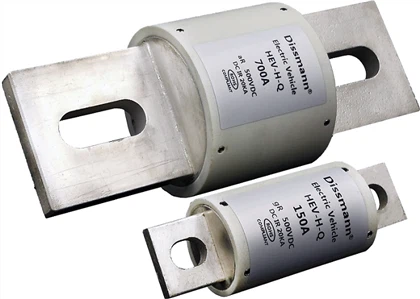

2.1 퓨즈

퓨즈는 일반적으로 용융 및 청소 곡선을 제공합니다. 제조업체가 발표 할 수 있습니다.

• 녹는 시간 곡선- 주어진 전류에서 요소가 녹는 데 걸리는 시간.
• 시간 곡선 지우기- 결함에서 완전한 아크 멸종 (개방)까지의 시간.

조정의 경우 종종 청소 곡선 (또는 제조업체의 권장 T - C 곡선)을 사용하고 일반적인 공차 (최소/최대/평균 대역)를 고려합니다.

2.2 회로 차단기 및 릴레이

회로 차단기와 보호 릴레이에는 t - c 곡선도 있습니다. 많은 최신 전자 릴레이는 곡선을 바꾸는 조정 가능한 보호 설정을 제공합니다 (예 : Time - 지연, 순간 픽업, 역/시간 - 다이얼 설정). 차단기 곡선에는 종종 짧은 - 시간, 긴 - 시간 및 순간 구역이 포함됩니다.

2.3 기타 보호 요소

모터 스타터, 전자 과전류 모듈 및 일부 전원 공급 장치는 또한 시간 - 현재 특성을 게시합니다. 연구에서 장치 유형을 혼합 할 때는 각 장치에 적합한 곡선을 사용하십시오.

3. 시간을 읽는 방법 - 현재 곡선 - 실제 단계

3.1 축과 스케일을 식별하십시오

1 단계 : 축이 로그 및 노트 단위인지 확인하십시오 (앰프 대 배수). 2 단계 : x - axis -에서 장치의 정격 전류 (in)를 찾으십시오. 3 단계 : 원하는 전류에서 수직 시간을 읽고 작동 시간을 찾으십시오.

3.2 예 : 퓨즈 곡선 읽기

퓨즈가=100 A에 있다고 가정하십시오. (1000a)에서 10x에서 클리어링 시간을 찾으려면 x - 축에서 1000A를 찾은 다음 퓨즈 곡선을 교차시키기 위해 이동 한 다음 y - 축으로 수평으로 읽으십시오 (EG, 0.25 S). 참고 : 제조업체는 일반적으로 최소/최대 대역을 제공 - 보호 계산에 보수적 값을 사용합니다.

3.3 예 : 설정으로 차단기 곡선을 읽습니다

차단기 곡선은 종종 조절 가능한 범위를 보여줍니다. 조정 가능한 긴 - 시간 설정이 1 × ~ 1.5 x 범위 인 경우 그에 따라 플롯 된 곡선을 변경하십시오. Instant/Short - 시간대는 순간 픽업 레벨과 시간 - 지연이 있는지 확인하십시오. 곡선이 조정 가능하면 조정 연구에 사용 된 정확한 설정을 문서화하십시오.

4. t - c 곡선을 사용한 보호 조정

4.1 선택성 (차별) 원칙

보호 조정은 가능한 한 로컬로 결함을 제거하는 것을 목표로합니다. 이는 다운 스트림 보호 장치가 다운 스트림 영역 내의 결함에 대해 상류 장치보다 빠르게 작동해야 함을 의미합니다. t - c 플롯에서, 다운 스트림 장치의 곡선은 관련 결함 전류 범위 내에서 상류 장치의 곡선의 왼쪽 (더 빨리 작동)에 놓여야합니다.

4.2 조정 간격 및 안전 마진

엔지니어는 종종 곡선 사이의 조정 간격 (안전 마진)을 사용하여 - 예를 들어, 다운 스트림 곡선이 동일한 전류에서 상류 곡선의 왼쪽에서 최소 0.3 초 ​​이상을 제거하도록하십시오 (값은 표준 및 플랜트 실무에 따라 다름). 이 마진은 공차 및 측정 오류로 인해 부주의 한 동시 작동을 방지합니다.

4.3 조정 연구를위한 실제 워크 플로

1. 각 장치 지점에서 PSCC (예비 짧은 - 회로 전류) 값을 수집하십시오.
2. 모든 장치에 대한 제조업체 T - C 곡선 (Min/Max 대역 포함)을 수집하십시오.
3. 하나의 t - c 차트 (log - log)에 모든 관련 곡선을 플로팅하십시오.
4. 선택성 확인 : 다운 스트림 곡선은 예상 오류 범위 내에서 상류 곡선 전에 작동해야합니다.
5. 필요에 따라 설정 (차단기 시간 다이얼, 즉시 픽업)을 조정하거나 장치 등급을 변경하십시오.
6. 설정을 문서화하고 최종 조정 연구 보고서를 작성합니다.
7.

5. i²t, 에너지와 손상 곡선을 통해 -을 {-에게 둡니다

5.1 I²T는 무엇이며 왜 중요한가?

I²T ( "I Squared T"로 발음)는 시간이 지남에 따라 전류 제곱의 필수이며 결함 중에 장치에 전달되는 에너지를 나타냅니다. 낮은 I²T는 열 에너지가 덜 하류 장비를 통과하게한다는 것을 의미합니다. 시간 - 전류 곡선과 곡선 아래의 관련 영역은 i²t를 결정합니다. 민감한 장비 (변압기, 반도체)를 보호 할 때 퓨즈 또는 차단기의 let -를 통한 I²T를 통해 보호 된 장치의 내용 기능을 초과하지 않도록하십시오.

5.2 장치 손상 곡선 비교

제조업체는 장비의 손상 또는 촉촉한 곡선을 제공 할 수 있습니다 (예 : 변압기 와인딩 온도 대 I²T). t - c 곡선으로 장치 손상 곡선을 오버레이하면 보호 된 장비가 에너지를 통해 -} {-가 생존 할 수 있는지 확인하는 데 도움이됩니다.

6. t - c 곡선을 플로팅하기위한 도구 및 소프트웨어

현대 조정 연구는 일반적으로 제조업체 곡선 및 PSCC 데이터를 수입하는 소프트웨어로 수행됩니다.

• EasyPower :배포 조정 및 시각화에 널리 사용됩니다.
• ETAP :조정 모듈을 통한 포괄적 인 시스템 분석.
• SKM PowerTools :고급 조정 및 아크 플래시 분석.
• 공급 업체 Excel TCC 시트 :많은 제조업체는 수동 플로팅 또는 빠른 점검을 위해 TCC 데이터를 스프레드 시트 양식으로 게시합니다.

소프트웨어 속도 반복을 사용하여 - 설정을 변경하고 선택성에 미치는 영향을 즉시보고 에너지를 통해 -을 보자.

7. 예를 들었습니다

7.1 예제 1 - 모터 피더 조정 (요약)

시나리오 : 모터 피더에는 다운 스트림 퓨즈 (빠른 - 작용)와 상류 차단기가 있습니다. 모터 피더의 PSCC는 8 ka입니다. 8 ka에서 퓨즈 클리어링 곡선은 0.05 초이고 차단기는 - 시간대는 0.5 초에서 작동합니다. t - c 차트에서 이것들을 플로팅하면 퓨즈가 차단기보다 훨씬 빠르게 맑아지면 선택성이 제공됩니다. 8 ka에서 느린 클리어링 시간으로 다른 퓨즈를 사용하면 조정이 손실 될 수 있습니다.

7.2 예제 2 - 변압기 보호 및 I²T 점검 (요약)

시나리오 : 2 × 10^6 A²의 I²T 견해에 대한 변압기. 선택된 HV HRC 퓨즈는 PSCC에서 8 × 10^5 a²의 청소 INTE를 갖습니다. LET -을 통해 변압기 기능 - 허용됩니다. -}을 통해 변압기 한계를 초과하면 I²T가 낮은 퓨즈로 변경하거나 추가 직렬 제한을 구현하십시오.

8. 일반적인 실수와 피하는 방법

8.1 잘못 읽기 로그 스케일

초보자는 종종 동일한 선형 간격을 가정 할 때 로그 - 로그 플롯 -를 잘못 읽습니다. 항상 Axis Tick 라벨 및 장치를 확인하십시오. 의심스러운 경우 숫자 값으로 변환하고 보간을 수행하십시오.

8.2 평균 곡선 만 사용합니다

제조업체는 평균, 최소 및 최대 곡선 또는 공차 대역을 제공합니다. 평균 곡선으로 설계하면 최악의 - 사례 장치 변동에서 선택성 상실 위험이 있습니다. 안전 - 중요 시스템을 위해 보수적 (Min/Max) 곡선을 사용하십시오.

8.3 주변 또는 그룹화 무시

주변 온도와 근접한 병렬 장치의 수는 장치 성능을 변경할 수 있습니다. 조정 연구에서 비난 요인과 주변 영향을 설명합니다.

9. 고급 주제 - 실제 시스템 역학

9.1 ct 포화 및 릴레이 성능

매우 높은 결함 전류에서, 전류 변압기 (CT) 코어는 포화 및 릴레이 측정이 왜곡되고; 릴레이의 실제 작동 시간은 계산 된 t - c 곡선 응답과 다를 수 있습니다. 높은 PSCC 시나리오에 대한 자세한 보호 연구에 CT 행동을 포함시킵니다.

9.2 아크 에너지, TRV 및 차단기 상호 작용

장치가 중단되면 과도 복구 전압 (TRV) 동작이 아크가 제한되는지 여부에 영향을 미칩니다. t - c 곡선만으로는 trv - 차단기와 퓨즈가 예상되는 TRV 조건에 대해 테스트 된 유형 -인지 확인하십시오.

10. 빠른 참조 : TCC 플롯에 포함시킬 내용

• 모든 보호 장치 T - C 곡선 (최소/최대 밴드 포함)
• 관련 지점에서의 PSCC 값
• 장치 이름, 등급 및 설정에 주석이 달라집니다
• 조정 간격 또는 여백이 강조되었습니다
• i²t는 vs 장비를 통해 -을 관련이있는 곳에서 오버레이를 견딜 수있게 해줍니다

11. FAQ - 빠른 답변

시간 - 전류 곡선과 i²T 값의 차이점은 무엇입니까?

시간 - 전류 곡선은 작동 시간과 전류를 보여줍니다. i²t는 t - c 곡선에서 파생 된 에너지 메트릭 (제곱 - 전류 vs 시간 곡선)입니다. t - c 장치가 작동하는시기를 알려줍니다. I²T는 작동 중에 얼마나 많은 열 에너지를 보낼 수 있는지 알려줍니다.

퓨즈와 차단기 사이의 선택성을 어떻게 보장합니까?

동일한 로그 - 로그 차트에 t - c 곡선을 모두 플로팅하고 퓨즈의 청소 곡선이 선택적으로 원하는 오류 전류 범위에서 차단기의 곡선보다 더 빠르게 작동하는지 확인하십시오. 공차에 대한 엔지니어링 조정 간격을 유지하십시오.

t - c 곡선으로 손으로 읽을 수 있습니까? 아니면 소프트웨어를 사용해야합니까?

소규모 연구 및 점검은 인쇄 된 곡선 및 보간으로 손으로 수행 할 수 있습니다. 실제 플랜트 및 복잡한 시스템의 경우 소프트웨어 (EasyPower, ETAP, SKM)의 경우 - - 인간의 오류를 줄이고 반복 속도를 낮추는 것이 좋습니다.

12. 결론 및 모범 사례 요약

시간 - 현재 곡선은 보호 엔지니어링의 기본입니다. 그들은 넓은 전류/시간 범위에서 장치 행동을 전달하며 조정 연구에 없어서는 안될 것입니다. 주요 테이크 아웃 :

• 항상 로그 - 로그 플롯을 사용하고 축을주의 깊게 읽으십시오.
• 보수적 인 디자인에 제조업체 최소/최대 밴드를 사용하십시오.
• 민감한 장치를 보호 할 때 오버레이 I²T 및 장비 손상 곡선.
• CT 포화, TRV, 주변 대기 및 장치 공차를 설명합니다.
• 포괄적 인 연구 및 문서를 위해 현대 조정 소프트웨어를 활용하십시오.

적절하게 실행 된 t - c 조정 연구는 가동 중지 시간을 줄이고 장비를 보호하며 인력 안전을 증가시킵니다.
