DC Fuse vs AC Fuse : 실제 차이점과 안전하게 선택하는 방법

전기 시스템을 보호 할 때 모든 퓨즈가 동일하게 생성되는 것은 아닙니다. 이 분야에서 가장 흔하고 잠재적으로 위험한 오해 중 하나는 AC 및 DC 퓨즈가 상호 교환 가능하다는 생각입니다. 두 장치 모두 동일한 기본 함수 - 결함이 발생할 때 전류를 방해하는 반면 - 작동 방식의 물리학은 매우 다릅니다. 잘못된 유형의 퓨즈를 사용하면 치명적인 실패, 장기 아크 또는 화재 위험이 발생할 수 있습니다.

이 기사는 DC와 AC 퓨즈의 차이점, 이러한 차이가 존재하는 이유, 등급 해석 방법 및 시스템에 대한 올바른 퓨즈를 선택하는 방법에 대한 기술적 인 기술을 제공합니다. PV Combiner Box를 설계하거나 EV 배터리 팩 작업 또는 산업용 AC 모터 보호, 이해DC 퓨즈 대 AC 퓨즈안전과 성능 모두에 필수적입니다.

DC와 AC 퓨즈가 다르게 행동하는 이유

아크 인터럽트 물리학 - Zero Crossing 대 연속 전류

AC와 DC 퓨즈의 가장 근본적인 차이는 아크 중단을 처리하는 방법에 있습니다. AC 시스템에서 전류는 자연적으로 초당 50 회 또는 60 배로 진동합니다. 퓨즈 요소가 녹을 때, 간격을 가로 질러 형성되는 아크는 전류가 0을 통과함에 따라 자연스럽게 자연스럽게 할 수있는 기회를 갖습니다.

그러나 DC 시스템에서는 0이 없습니다. 전류는 한 방향으로 지속적으로 흐릅니다. 이것은 아크를 훨씬 더 어렵게 만듭니다. 퓨즈는 확장 요소 길이, 모래 충전 및 아크 슈트 -와 같은 설계 기능 -에 전적으로 의존해야합니다. 이러한 특징이 없으면, 성공적으로 녹는 퓨즈는 여전히 혈장 아크가 결함 전류를 유지할 수있게 할 수 있습니다.

구조 차이 - 요소 길이, 모래 충전, 갭 및 바디

DC 아크는 소멸하기가 어렵 기 때문에 DC 퓨즈는 종종 AC 퓨즈에 필요하지 않은 특정 설계 고려 사항이 필요합니다.

더 긴 퓨즈 요소: 여분의 길이는 아크가 스트레칭하고 소산 될 수있는 더 많은 공간을 제공합니다.

높은 - 등급 실리카 모래 또는 유사한 아크 - 담금질 필러: 필러는 에너지를 흡수하고 혈장을 식고 아크 경로를 끊는 데 도움이됩니다.

더 넓은 간격 및 강화 바디 디자인: DC 퓨즈는 세라믹 또는 강화 하우징을 사용하여 고장 청소 중에 더 높은 열 및 유전체 응력을 견딜 수 있습니다.

이러한 구조 차이는 외부에서 비슷한 모습을 보이는 퓨즈가 DC 조건에서 매우 다르게 수행 할 수있는 이유를 설명합니다.

오리엔테이션이 DC에서 중요한 경우 극성 및 표시 -

또 다른 주요 차이점은 특정 DC 퓨즈가 있다는 것입니다극성 민감성. 현재 방향에 비해 특정 방향으로 설치해야 할 수도 있습니다. 이것은 특히 높은 - 전압 DC 응용 프로그램에서 일반적이며, 여기서 아크 블로우 아웃 기술은 자기장을 사용하여 아크를 편향시킵니다. 이러한 경우 퓨즈를 역전 시키면 성능이 손상 될 수 있습니다.

제조업체는 일반적으로 화살표 또는 극성 표시기가있는 퓨즈를 표시합니다. 이러한 표시를 관찰하지 못하면 올바른 DC 퓨즈 유형을 사용하는 경우에도 부적절한 보호가 발생할 수 있습니다.

DC에서 더 중요한 등급

전압 등급 : 1,000 VAC Fuse가 500–750 VDC 일 수있는 이유

아마도 엔지니어들에게 가장 오도하는 측면은 아마도 퓨즈가1,000 VAC만 평가 될 수 있습니다500–750 VDC. 이것은 오류가 아니라 아크 동작의 직접적인 결과입니다. DC 아크는 더욱 지속되므로 퓨즈가 안전하게 인터럽트 할 수있는 최대 전압은 낮습니다.

예를 들어, 690 VAC 등급의 GG 퓨즈는 440 또는 500 VDC 등급만을 가질 수 있습니다. 690 VDC에서 사용하려고하면 결함을 청소하는 대신 ARC 지속이 발생할 수 있습니다. 이것이 데이터 시트가 AC 및 DC 등급을 별도로 나열하는 이유와 실제 시스템 전압 유형을 기준으로 항상 선택 해야하는 이유입니다.

인터럽트 등급 (ir) 및 에너지를 통해 -를 둡니다

전압을 넘어서중단 등급 (IR)똑같이 중요합니다. 이것은 퓨즈가 파열되거나 치명적으로 실패하지 않고 안전하게 방해 할 수있는 최대 결함 전류입니다. DC 회로에서 사용 가능한 고장 전류는 종종 매우 높습니다 (예 : EV 배터리 또는 PV 어레이). 퓨즈의 IR이 전향 적 짧은 - 회로 전류보다 낮은 경우 퓨즈는 신뢰할 수있는 보호를 제공 할 수 없습니다.

에너지를 통해 -을 {일반적으로 표현하십시오I²t)는 또 다른 주요 매개 변수입니다. DC - 정격 퓨즈는 종종 에너지를 제한하기 위해 최적화되어 민감한 반도체 장치를 보호하거나 결함 중 열 손상으로부터 열 단열재를 보호하기 위해 -를 제한합니다.

시간 - current (t {- c) 곡선 - DC에서 녹는 대 청소

시간 - 전류 곡선 (t - C 곡선)은 다양한 과전류 조건에서 퓨즈가 작동하는 데 걸리는 시간에 대한 통찰력을 제공합니다. 이러한 곡선은 종종 다음을 구분합니다.

녹는 시간: 퓨즈 요소가 녹을 때.

청산 시간: 아크가 완전히 소멸 될 때.

DC 시스템에서는 녹는 시간이 빠르게 발생할 수 있기 때문에 청산 시간이 더 중요하지만 아크를 소멸시키는 데 훨씬 더 오래 걸릴 수 있습니다. 시스템 - 레벨 고장을 피하기 위해 다른 보호 장치와 조정할 때이 연장 된 청산 시간을 고려해야합니다.

DC와 AC 퓨즈를 교환 할 수 있습니까?

대체가 위험한 이유

일반적인 실수는 AC 및 DC 퓨즈가 비슷해 보이고 공유 등급을 공유하기 때문에 상호 교환 적으로 사용할 수 있다고 가정합니다. 실제로 이것은 보호 실패의 주요 원인 중 하나입니다. ac - 사용 DC 시스템의 퓨즈 만 사용하면아크 지속, 퓨즈가 녹지 만 아크를 소멸시키지 못하는 곳. 이 상태는 시스템이 임피던스가 거의없는 결함 전류를 계속 운반하여 화재 나 장비 파괴로 이어지기 때문에 퓨즈가 전혀없는 것보다 더 나쁩니다.

예외 : 듀얼 - 정격 퓨즈가 존재하는 경우

일부 제조업체는 생산합니다듀얼 - 정격 퓨즈AC 및 DC 응용 프로그램 모두에 대해 특별히 테스트 및 인증을 받았습니다. 이는 AC 충전 및 DC 배터리 관리가 모두 발생하는 재생 에너지 시스템 및 전기 자동차에서 일반적입니다. 그러나 DC 등급은 일반적으로입니다낮추다AC 등급보다 엔지니어는 두 값을 신중하게 점검해야합니다.

예를 들어, 퓨즈는 다음과 같이 표시 될 수 있습니다.

1,000 VAC

750 VDC

이는 동일한 퓨즈가 최대 1,000V까지 안전하지만 DC 응용 프로그램의 경우 750 V로 제한해야합니다.

Learn more > >

사례 연구 예

태양 콤비너 상자에서 일부 설치 업체는 실수로 사용합니다690 백작 퓨즈a600 VDC PV 문자열. 종이에 690 V는 600 V보다 큰 것처럼 보이므로 안전 해 보입니다. 실제로 퓨즈에는 적절한 DC ARC - 담금질 디자인이 없습니다. 짧은 일이 발생하면 아크가 유지되고 시스템이 보호되지 않습니다. 같은 표준UL 2579(PV 퓨즈의 경우) 이러한 유형의 오용을 방지하기 위해 정확하게 만들어졌습니다.

- 측면 비교 : DC 퓨즈 대 AC 퓨즈에 의해 측면 -

차이점을 더 명확하게하기 위해 여기에 비교 표가 있습니다.

이 측면 - - 측면도는 동등성이 위험 할 수있는 이유를 보여줍니다. AC 퓨즈의 공칭 전압 등급이 더 높은 경우에도 DC 환경에서 치명적으로 실패 할 수 있습니다.

DC 퓨즈가 중요한 응용 프로그램

태양 광 발전 (PV) 콤비너 박스

PV 시스템은 종종 작동합니다600–1,500 VDC. 결합기 상자의 퓨즈는 이러한 DC 전압에 대해 특별히 평가되어야합니다. 그들은 높은 결함 전류를 안전하게 방해하고 평행 문자열로부터 역류 전류를 방지해야합니다. 같은 표준UL 2579그리고IEC 60269-6PV 애플리케이션의 퓨즈 커버.

전기 자동차 및 배터리 에너지 저장

EV 트랙션 배터리는 일반적으로 작동합니다400–800 VDC다음 - 생성 시스템으로 이동합니다1,000 VDC+. 이 팩의 고장 전류는 수십 킬로 암프를 초과 할 수 있습니다. 이 애플리케이션의 DC 퓨즈는 인터럽트 등급이 높고 열 순환을 견딜 수 있으며 때로는 자동차 진동 표준을 충족해야합니다.

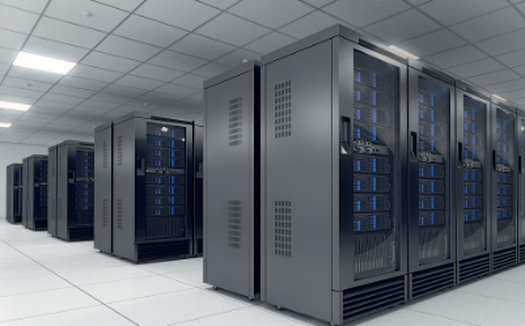

DC UPS 및 데이터 센터

Hyperscale 데이터 센터가 채택됩니다380–400 VDC 배포 시스템, DC 퓨즈는 서버 랙 및 UPS 시스템에서 점점 더 중요 해지고 있습니다. 목표는 AC 변환에 비해 효율을 향상시키는 것이지만,이를 위해서는 높은 DC 전압에서 민감한 부하를 안정적으로 보호 할 수있는 특수 퓨즈가 필요합니다.

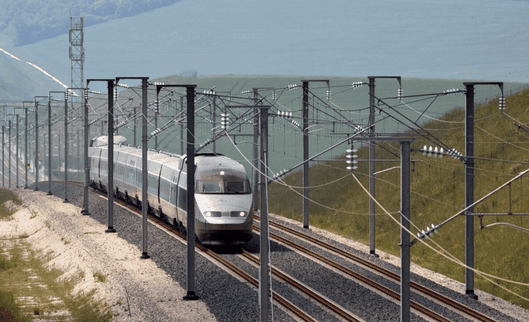

통신 및 철도 시스템

통신 시스템은 일반적으로 실행됩니다-48 VDC낮은 전압이지만 높은 전류입니다. 여기서 퓨즈는 단락시 케이블 손상을 방지합니다. 철도 트랙션 시스템이 실행될 수 있습니다600–3,000 VDC, 추진 변환기 및 제동 저항기를 보호하기 위해 큰 - 형식 퓨즈가 필요합니다.

혼합 AC/DC 시스템에 대한 올바른 퓨즈를 선택하는 방법

1 단계 : 시스템 전압 및 유형을 식별합니다

첫 번째 단계는 항상 시스템이AC, DC 또는 하이브리드(두 가지를 모두 사용하는 EV 충전 인프라와 같은). 전압 등급은 시스템의 최대 전압과 일치하거나 초과해야합니다. DC의 경우 항상 확인하십시오DC 전압 등급별도로 -는 AC 등급과 같다고 가정하지 않습니다.

2 단계 : 정상 작동 전류를 평가합니다

평가 된 퓨즈를 선택하십시오연속 작동 전류의 125–150%. 이는 온도 상승을 설명하고 인수 조건에서 성가신 여행을 방지합니다. 예를 들어, 20 A 정상 - 상태 DC 부하에는 25-30 A 퓨즈가 필요할 수 있습니다.

3 단계 : 등급 중단 확인 (용량 파괴)

중단 등급이 초과해야합니다최대 예비 결함 전류. DC 회로에서 오류 전류는 AC보다 오래 지속될 수 있으므로 DC 퓨즈는 종종 필요로합니다.더 높은 중단 용량.

4 단계 : 응용 프로그램 표준을 일치시킵니다

태양 광 PV→ UL 2579, IEC 60269-6

EV→ ISO 8820, LV 123, Sae Jaso

산업 AC→ UL 248, IEC 60269-2

5 단계 : 환경 및 기계적 요인을 고려하십시오

EV와 철도 얼굴의 퓨즈진동 및 열 순환PV 어레이의 사람들은 견딜 수 있어야합니다야외 조건UV와 습도처럼. 40도 이상의 주변 온도에 해고가 필요할 수 있습니다.

AC와 DC 퓨즈의 표준 및 테스트 차이

DC 퓨즈가 겪습니다Stricter Arc - 담금질 테스트AC 퓨즈와 비교하여, 종종 다양한 전압 및 전류에서 결함 조건을 복제하는 제어 실험실에서.

퓨즈 응용 프로그램의 고급 주제

퓨즈 조정

AC 및 DC 시스템 모두에서선택적 조정결함에 가장 가까운 퓨즈 만 제거하여 상류 정전을 방지합니다. 결함 감지가 느려지고 아크 에너지가 높아 DC 시스템에서 조정이 더 어려워집니다.

온도와 비만

퓨즈는 열 - 민감한 장치입니다. 높은 부하로 지속적으로 작동하는 DC 배터리 시스템에서20–25%조기 노화를 피하는 것이 일반적입니다.

미래의 트렌드

EV에서 더 높은 DC 전압→ 퓨즈 설계를 1,500 VDC 이상으로 밀어 넣습니다.

Solid - State Fuses (SSFS)→ 신흥 반도체 - 기반 보호는 경우에 따라 전통적인 퓨즈를 보완하거나 대체 할 수 있습니다.

지속 가능성→ 제조업체는 재활용 가능한 퓨즈 하우징과 환경 충격 필러를 탐색하고 있습니다.

퓨즈 솔루션을 얻으십시오

우리는 중국의 공장입니다

Dissmann Fuse는 회로 보호 솔루션의 신뢰할 수있는 글로벌 리더로 성장하여보다 안전하고 신뢰할 수있는 전기 시스템에 힘을 실어주었습니다. 정밀 엔지니어링 및 지속적인 혁신을 통해 자동차, 재생 에너지, 산업 및 전자 애플리케이션에 대한 높은 - 성능 퓨즈를 제공하여 전 세계 80 개 이상의 고객에게 서비스를 제공합니다.

지금 비용 - 저장 솔루션을 받으십시오

결론

토론DC 퓨즈 대 AC 퓨즈단지 학문적 -가 아닙니다. 직접적인 영향을 미칩니다.안전, 신뢰성 및 시스템 성능. 두 장치는 회로를 보호하는 것과 동일한 기본 목적을 제공하지만 설계 및 응용 프로그램은 크게 다릅니다.

AC 퓨즈전류주기를 가로 지르는 아크를 가로 지르는 전류 사이클을 가로 지르는 0 -에 의존하십시오.

DC 퓨즈자연적인 전류 중단없이 연장하고 시원하며 해를 흡연해야합니다.

잘못된 퓨즈 유형을 사용하면 특히 치명적인 실패가 발생할 수 있습니다.태양 광 PV, EV 및 배터리 저장.

엔지니어는 항상 상담해야합니다전압, 현재, 중단 용량 및 표준 준수퓨즈를 선택할 때.

에너지 시스템이 점점 더 통합됨에 따라재생 에너지, 전기 운송 및 DC 배포, 퓨즈 기술의 뉘앙스를 이해하는 것은 안전하고 효율적인 설계에 필수적입니다.
