발전기 퓨즈란 무엇입니까?
발전기 퓨즈는 발전기 시스템에 단락이나 과부하가 발생할 때 전원을 차단하도록 설계된 중요한 보호 장치입니다. 휴대용 발전기부터 산업용 백업 장치까지 퓨즈는 장비 손상 및 화재 위험을 방지하여 안전한 작동을 보장합니다.
발전기 퓨즈가 중요한 이유
- 전기 화재 및 회로 고장으로부터 보호
- 값비싼 발전기 또는 패널보드 교체 방지
- IEC 및 UL 안전 코드 준수 보장
- 장비 수명 연장 및 가동 중지 시간 감소 지원
일반적인 유형의 발전기 퓨즈
1. 블레이드 퓨즈
일반적으로 소형 휴대용 또는 RV 발전기에서 발견됩니다. 교체가 쉽고, 정격 전류에 따라 색상이-표시되며, 저전압 DC 회로에 적합합니다.-

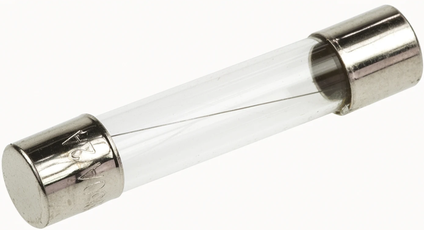

2. 카트리지 퓨즈
상업용 및 대기 발전기에 사용됩니다. 이 원통형 퓨즈는 더 높은 기계적 강도로 더 높은 전류 부하를 처리합니다.
3. 열 퓨즈
전류보다는 열에 반응하십시오. 엔진 예열기 또는 인클로저와 같이 온도가-중요한 구성 요소에 자주 사용됩니다.
4. 재설정 가능 퓨즈(PTC)
오류가 해결된 후 자동으로 재설정됩니다. 중요한 시스템이나 원격 시스템의 서비스 중단을 최소화하는 데 이상적입니다.
올바른 발전기 퓨즈를 선택하는 방법
안전과 성능을 위해서는 올바른 퓨즈 선택이 필수적입니다. 발전기의 부하 프로필 및 오류 시나리오와 일치하도록 아래 매개변수를 고려하십시오.
| 매개변수 | 설명 | 고려사항 |
|---|---|---|
| 전압 정격 | 퓨즈가 안전하게 차단할 수 있는 최대 전압 | 발전기의 피크 출력 전압을 초과해야 합니다. |
| 현재 등급 | 정상 작동 전류 임계값 | 발전기의 부하 전류와 일치합니다. 필요한 경우 125% 안전율을 사용하십시오. |
| 인터럽트 등급 | 최대 단락 전류 퓨즈는 안전하게 지울 수 있습니다. | 산업용 또는 3상 발전기 시스템에 매우 중요 |
| 응답 시간 | 퓨즈가 끊어지는 속도 | 유도 부하에는 시간{0}}지연을 사용합니다. 전자제품에 대한 빠른-타격 |
끊어진 발전기 퓨즈의 증상
- 발전기가 시동되지 않거나 전압이 생성되지 않음
- 대시보드 표시기 또는 디지털 오류 코드
- 퓨즈 홀더 근처의 탄 자국이나 변색
- 눈에 띄게 파손되거나 녹아 있는 퓨즈 요소
-
발전기 퓨즈를 교체하는 방법
- 발전기의 전원을 끄고 부하 및 연료 공급원에서 분리
- 퓨즈 하우징이나 제어판을 엽니다.
- 멀티미터를 사용하여 퓨즈 연속성을 확인하세요.
- 동일한 정격 및 유형의 퓨즈로 교체하십시오.
- 서비스 재개 전 시스템 테스트
발전기의 퓨즈 위치
| 발전기 유형 | 퓨즈 배치 |
|---|---|
| 휴대용 발전기 | 제어판 뒤 또는 12V 출력 모듈 내부 |
| 대기 발전기 | 내부 제어 캐비닛 및 유틸리티 전환 스위치 |
| 산업용 발전기 | 분전반, 버스바 보호, 인라인 보호 |
발전기와 배터리 사이의 퓨즈는 어디에 있습니까?
🔌 발전기 퓨즈 이해하기
A 발전기 퓨즈(교류기 퓨즈 또는 가용성 링크라고도 함)은 일반적으로 교류기의 B⁺ 단자와 배터리의 양극 포스트 사이의 양극 배터리 케이블에 있습니다.
이 퓨즈가 중요한 이유
이 높은{0}}암페어 퓨즈는 발전기/배터리 루프의 과전류 또는 단락으로부터 배선을 보호합니다. 그렇지 않으면 배선이 손상되거나 화재가 발생할 수 있습니다.

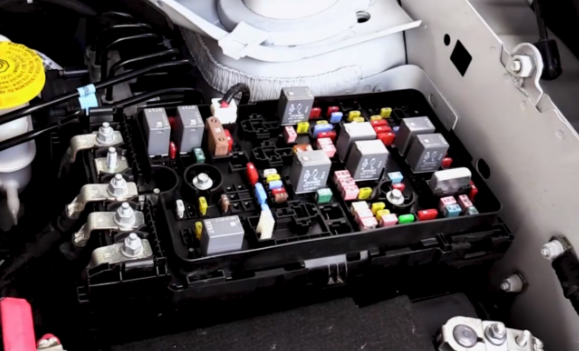

📍 발전기 퓨즈의 일반적인 위치
- 후드 아래 엔진룸 퓨즈 박스 내부 또는 매우 근처
- 대체 출력과 배터리 사이에 볼트온 퓨저블 링크를 사용하여 인라인으로 장착됨
- 발전기 블록의 전압 조정기 하우징 근처
많은 차량의 일반적인 OEM 다이어그램에는 다음이 표시됩니다.f18후드 아래에 미니 퓨즈 또는 대형 블레이드 스타일 가용성 링크가 있습니다. 대기 발전기 또는 산업용 장치에서는 제어판 버스 바를 확인하십시오.
⚙️ 퓨즈 식별 및 교체 방법
단계별 위치 안내
- 후드를 열고 메인 언더후드 퓨즈 박스를 찾습니다.
- "ALT", "GEN", "B+" 라벨이 붙어 있거나 설명서에 지정된 고암페어 퓨즈를 찾으세요.
- 대형 교류발전기의 경우 조절기 근처에 가용성 링이나 볼트 연결 커넥터가 있는지 확인하세요.
🔍 발전기 퓨즈가 끊어진 증상
- 엔진이 작동하는 동안 배터리가 충전되지 않음
- 엔진 정지 후 배터리 방전
- 희미한 헤드라이트 또는 대시보드 조명
- 시동 후 배터리에 전압이 판독되지 않음
🧪 기술 세부 정보: 퓨즈 유형 및 등급
| 퓨즈 스타일 | 전압 정격 | 공통 앰프 | 일반적인 사용 |
|---|---|---|---|
| 블레이드/ATO 퓨즈 | 12–48 V | 30–150 A | 자동/휴대용 발전기 |
| 버스 바 링크 또는 볼트 퓨즈 | 12–600 V | 100–300 A | 대기/산업용 발전기 |
| 미니 인라인 블레이드 퓨즈 | 12 V | 5–20 A | 감지 또는 조정기 피드 |
🔧 교체 모범 사례
- 퓨즈 작업을 하기 전에 배터리 음극 단자를 분리하세요
- OEM 또는 동급 정격 퓨즈만 사용하십시오.
- 적절한 와이어 게이지를 유지하십시오(예: 발전기 출력에 따라 . 0 AWG ~ 4 AWG)
- 안전하고 부식이 없는- 연결 보장
❓ FAQ: 발전기와 배터리 사이의 발전기 퓨즈
Q1: 발전기 퓨즈를 바이패스할 수 있나요?
아니요. 정격 퓨즈가 없으면 배선이 보호되지 않고 - 쉽게 손상됩니다. 전압 강하 문제에도 불구하고 OEM 설계에는 항상 이 퓨즈가 포함됩니다.
Q2: 가용성 링크는 정확히 어디에 있습니까?
이는 배터리 케이블 하니스의 일부일 수도 있고 교류 발전기 근처의 스터드에 있는 볼트-일 수도 있습니다. 일부 RAM 또는 Honda Civic 모델은 운전석 측 엔진 퓨즈 박스 아래에 배치합니다.
Q3: 발전기 출력에 일반적으로 사용되는 퓨즈 크기는 얼마입니까?
등급은 발전기 용량에 따라 다릅니다. - 자동차 설정에서 일반적인 크기 범위는 60A ~ 150A입니다. 산업용 시스템에는 200~300A 링크가 필요할 수 있습니다.
질문 4: 교류 발전기 퓨즈가 끊어지면 배터리가 방전될 수 있나요?
예. 퓨즈가 열리면 충전 시스템이 분리되어 배터리가 더 이상 충전-을 받지 못하여 사용 후 배터리가 방전됩니다.
✅ 추천
교류 발전기와 배터리 - 사이의 퓨즈(가용 링크이든 높은-암페어 퓨즈-든)는 항상 교류 발전기 출력 가까이 또는 엔진의 메인 퓨즈 박스 내부에 위치합니다. 과전류로부터 주 충전 회로를 보호합니다.정확한 위치를 찾으려면 항상 차량이나 발전기의 배선 다이어그램을 참조하십시오.
미션 크리티컬 백업 시스템을 감독하는 엔지니어이든{0}}모바일 발전기를 유지 관리하는 기술자이든 퓨즈 관련 지식은 필수입니다. 올바른 등급 선택부터 IoT 모니터링 채택까지 모든 선택이 가동 시간과 안전에 영향을 미칩니다. 퓨즈를 발전기 보호의 첫 번째 방어선으로 삼으십시오.
