태양광-PV-퓨즈-및-홀더-10x38-10x85MM, UL 인증
제품개요
태양광 발전 시스템용으로 특별히 설계된 태양광 PV 퓨즈 및 홀더 세트는 높은 DC 전압에서 안정적인 스트링- 수준 보호 기능을 제공합니다. 10×38 mm 및 10×85 mm 형식으로 제공되는 이 퓨즈 및 홀더 콤보는 과전류, 역전류 및 다중{6}}어레이 오류로부터 보호합니다. 최대 1500VDC의 시스템 전압에서 결합기 박스, 인버터 및 배선 하니스 내에서 안전한 절연 및 유지 관리를 보장합니다.

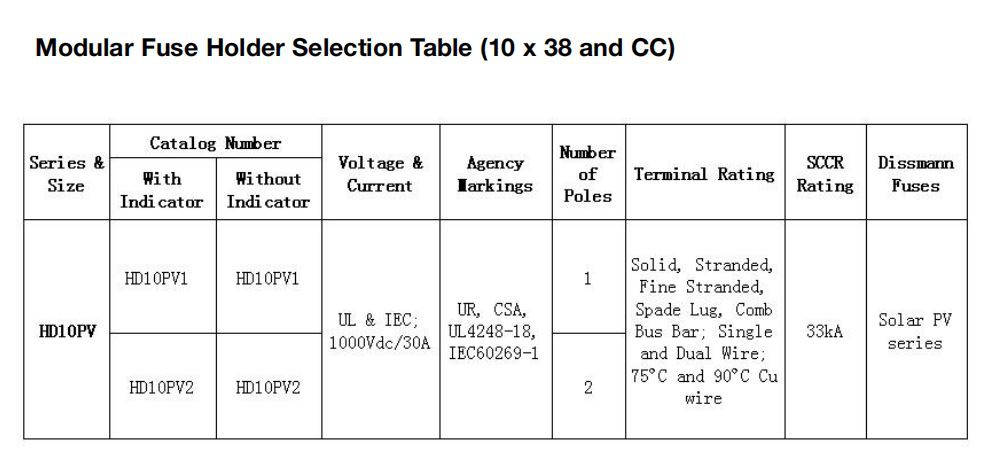

제품 사양
퓨즈 크기 및 정격 전압: 10×38mm(일반적으로 최대 1000VDC 정격) 및 최대 1500VDC 정격의 더 큰 10×85mm 퓨즈.
전류 범위: 다양한 등급-일반적으로 1A ~ 30A; 폭넓은 선택 범위는 낮은 수준에서 중간 수준의 PV 스트링 전류를 포괄합니다.
퓨즈 클래스: gPV(PV{0}}특정) 또는 UL PV 퓨즈 링크.
홀더 유형: 인라인 원통형 또는 DIN-레일 장착형 홀더, 단-극, 시각적으로 단선된-퓨즈 표시 또는 LED가 있는 경우가 많습니다.
전기적 성능: 최대 33kA의 DC 차단 용량, gPV 작동 등급.
홀더 재질: 고온-열가소성 또는 UL 94 V-0 폴리머; 손가락에 안전한 IP20 설계가 일반적입니다.
단자: 전선 크기(예: 16~8 AWG 또는 1~10 mm²)에 적합한 커넥터의 나사, 케이지-클램프 또는 전선 리드-.
주변 등급: 일반적으로 -40도 ~ +90도; 작동 고도 조건이 지원됩니다.
주요 기능 및 애플리케이션
최신 PV 시스템을 위한 고전압 DC 호환성으로 최대 1500VDC를 처리할 수 있으며 극한의 주변 온도와 빈번한 부하 사이클링에 맞게 설계되었습니다.
컴팩트한 인라인 또는 모듈식 DIN{0}}레일 폼 팩터는 결합 상자 및 분배 패널 내부 공간을 절약합니다.
고속 차단 gPV 퓨즈 설계는 역전류, 다중{0}}어레이 오류로부터 보호하고 스트링 또는 분기의 안전한 격리를 보장합니다.
시각적 타격 표시(플래그 또는 LED)를 통해 신속한 오류 감지 및 유지 관리가 가능합니다.
주거용, 상업용 및 유틸리티- 규모의 PV 설치 전반에 사용되는 10×38 및 10×85 퓨즈 크기와 호환되는 홀더입니다.
상세한 제품 통찰력
퓨즈 크기 및 홀더 선택은 시스템 전압, 전류 정격 및 장착 요구 사항과 일치해야 합니다.{0}}×38 세트는 낮은 전류 분기 회로에 이상적입니다.- 10×85 세트는 더 높은 암페어 스트링이나 중앙 집중식 보호에 적합합니다.
홀더 연결 유형: 케이블 하네스용 인라인 원통형 홀더 또는 결합기/인버터 패널용 DIN{0}}레일 모듈식 홀더를 선택하세요. -손가락-안전 설계로 설치자의 안전이 향상됩니다.
열 성능: 재료는 높은 온도와 UV 노출을 견뎌야 합니다. 낮은 전력 손실(와트 손실)로 발열을 최소화하고 정확한 퓨즈 크기를 보장합니다.
유지 관리 및 교체:-퓨즈 캐리어 속도 퓨즈 변경을 튕겨내거나 회전시킵니다. 옵션으로 잠글 수 있거나 밀봉할 수 있는 홀더는 무단 접근을 방지합니다.
시스템 통합: 퓨즈 및 홀더 콤보는 결합기 박스, PV 스트링 하니스, 인버터 DC 측면, -시스템 패널 밸런스에 통합됩니다. 사이트 아키텍처에 따라 맞춤화된 선택.
인증 및 표준
IEC 60269-6 PV 퓨즈 표준을 충족합니다. 북미 사용을 위한 UL PV 퓨즈 목록 또는 규정 준수.
홀더 안전: UL4248/19 또는 IEC 표준; IP20 손가락-안전; UL 94 V-0 또는 이에 상응하는 가연성 등급.
재료 및 환경: RoHS, REACH 준수; 확장된 온도 범위와 UV 노출에 적합합니다.
설계 표준에 따른 차단 용량 검증 및 절연 내력 테스트.
서비스
퓨즈 정격을 스트링 전류, 주변 정격 감소 및 시스템 오류 수준과 일치시키는 애플리케이션 크기 조정을 지원합니다.
결합기 또는 인버터 인클로저의 효율적인 설치를 위해 퓨즈 유형, 홀더 형식 및 레이아웃 조정을 지원합니다.
전압 및 전류량별로 구성된 키트 세트 공급 OEM 또는 건설 준비를 위한 대량 가용성.
문서 패키지에는 데이터시트, 배선 다이어그램, 도면 및 인증 파일이 포함되어 있습니다.
빠른 배포를 위한 OEM 라벨링(선택 사항), 맞춤 포장 및 사전 -퓨즈 홀더 하네스-조립.
FAQ
Q: 10×38과 10×85 퓨즈 형식의 차이점은 무엇입니까?
A: 10×38은 더 작고 전류가 더 낮고 공간이 좁은 곳에서 사용됩니다. 10×85는 더 높은 전류 스트링에 적합하며 더 긴 퓨즈 수명과 더 높은 인터럽트 용량을 제공합니다.
Q: 올바른 퓨즈 전류 정격을 어떻게 선택합니까?
A: 스트링 작동 전류보다 약간 높지만 역전류 보호 임계값보다 낮은 퓨즈 전류를 선택합니다. 온도, 그룹화 및 차단기 조정을 고려하십시오.
Q: 이 홀더는 부하가 걸린 상태에서 변경해도 안전한가요?
답변: 아니요-항상 퓨즈를 교체하기 전에 회로의 전원을 차단하세요.- 손가락-안전 IP20 홀더는 안전성을 향상시키지만 실시간 교체는 허용하지 않습니다.
Q: 홀더는 끊어진 퓨즈를 시각적으로 표시하는 기능을 지원합니까?
답변: 그렇습니다. 옵션에는 퓨즈가 고장나 교체가 필요할 때 명확하게 신호를 보내는 기계적 표시기 또는 LED가 포함됩니다.
Q: 홀더는 어떤 마운트를 지원하나요?
A: 선택 사항에는 인라인 케이블-마운트 원통형 홀더와 결합기 또는 제어판용으로 제작된 DIN-레일 모듈식 홀더가 포함됩니다. 설치 레이아웃에 따라 선택하세요.
