전신시대, 그의 노력으로 더욱 유명해진 과학자는 바로 프랑스인 '브레게'이다.

퓨즈 개발에서 브레게의 역할 소개

브레게의 제안: 전선의 축소된 부분을 사용하여 번개로부터 전신국을 보호합니다.

1864년: 전신 케이블과 조명 설비를 보호하기 위해 호일 가용성 요소와 전선을 사용

1890: Thomas Alva Edison은 전기 배전 시스템의 일부로 퓨즈에 대한 권리를 얻습니다.

전자/전기 분야의 정의

과전류 조건으로부터 보호하기 위한 중요한 장치

과도한 전류로 인해 금속 스트립이 용해되어 회로가 개방됨

자동 전원 차단(ADS)이라고도 합니다.

저렴하고 일반적으로 단락 또는 고전류 보호에 사용됩니다.

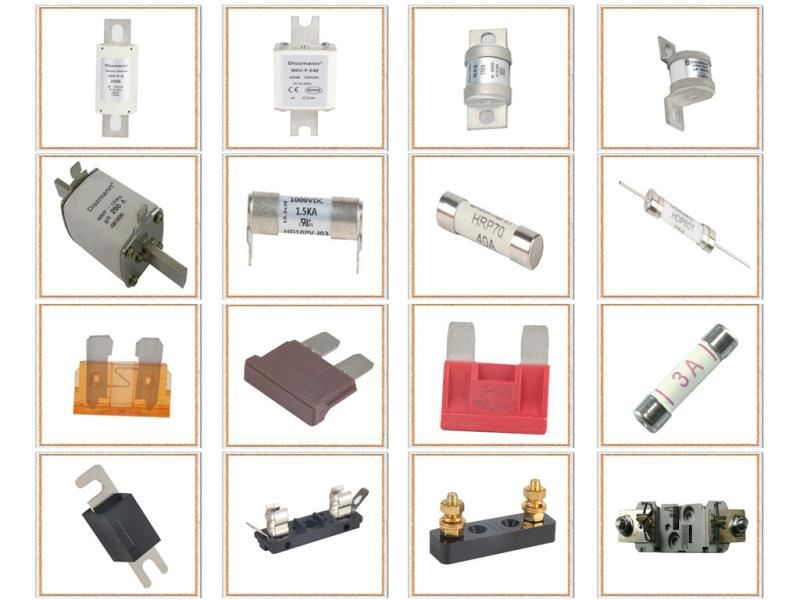

Dissmann Fuses

목적:

가전제품의 고전류 및 과부하 손상을 방지합니다.

배선 결함 및 화재 위험 방지

퓨즈가 끊어졌을 때 갑작스러운 스파크가 발생하면 기기가 손상될 수 있습니다.

효과적인 보호를 위해 다양한 유형의 퓨즈가 필요함

암페어 단위의 퓨즈; 저항에 의해 발생된 열을 기반으로

더 짧은 와이어 길이, 최소 저항

최소 와이어 길이, 최소 저항

현재 등급 값

녹지 않고 전도되는 최대 전류

암페어 단위로 측정됩니다. 열적 특성을 가지고 있다

전압 정격 값

직렬 연결; 전압 정격이 증가되지 않음

온도

작동 온도가 높을수록 정격 전류가 감소하여 용융이 발생합니다.

전압 강하

추가 전류로 인해 온도가 상승하고 용융이 발생합니다. 용융 후 전압 강하가 최소화됩니다.

전류의 가열 효과

얇은 금속 스트립/실로 제작됨

항상 직렬로 연결됨

고전류는 퓨즈를 약화시키고, 회로를 개방하고, 공급을 방지합니다.

정상 작동: 방열, 온도가 녹는점 이하

오류 조건: 고전류, 고온, 퓨즈 용융 및 파손, 과부하/단락으로부터 보호

엄선된 금속 도체로 제작

제한된 전류만 허용합니다. 초과하면 회로를 차단합니다.

과전압 억제 기능 제공

건설 세부사항:

동일한 전력 정격 퓨즈로 교체 가능

재질 : 구리(Cu), 아연(Zn), 알루미늄(Al), 은(Ag)

차단기 및 안전장치로서의 기능

퓨즈 등급 공식:

퓨즈 정격=(전력(와트)/전압(볼트)) x 1.25

퓨즈 선택 단계:

퓨즈 선택

기기 전압(V) 및 전력(W) 쓰기

퓨즈 등급 계산

사용 가능한 다음으로 높은 퓨즈 정격을 사용합니다(예: 7.689A → 8A 퓨즈 사용).

퓨즈의 과전압 억제

전류를 제한하는 것 외에도 퓨즈는 전압 스파이크로부터 회로를 보호하는 역할도 할 수 있습니다. 때로는 전기 회로가 갑작스러운 서지 또는 과전압에 노출되어 과도한 전류만큼 손상될 수 있습니다. 이 문제를 해결하기 위해 전류 및 전압 스파이크로부터 보호하기 위해 퓨즈와 함께 과전압 보호 장치를 사용하는 경우가 많습니다.

NTC(부온도 계수) 서미스터와 같은 구성 요소는 일반적으로 전원 공급 장치와 병렬로 배치됩니다. 전압 스파이크로 인해 과도한 전류가 흐르면 NTC의 저항이 감소하여 스파이크를 흡수하고 회로를 보호할 수 있습니다. 마찬가지로 MOV(금속 산화물 배리스터)는 전압 서지를 양방향으로 흡수할 수 있는 반도체 장치로, 일시적인 과전압으로부터 추가 보호 기능을 제공합니다.

이러한 요소를 통합함으로써 퓨즈는 과부하 및 단락으로부터 보호할 뿐만 아니라 유해한 전압 스파이크를 억제하여 전기 시스템의 전반적인 안전성을 향상시킵니다.

퓨즈의 기본 구성은 다음과 같습니다.

전기 회로의 퓨즈는 전력 정격 수준이 비슷한 새 퓨즈를 배치하여 변경할 수 있습니다. Cu(구리), Zn(아연),

Al(알루미늄), Ag(은). 또한 회로에 갑작스러운 오류가 발생하는 동안 회로를 차단하는 회로 차단기 역할도 합니다. 이것은 안전 장치처럼 작동합니다.

인간을 위험으로부터 보호하거나 보호하는 수단. 이렇게 퓨즈가 작동합니다.

퓨즈 정격=(전력(와트)/전압(볼트)) x 1.25

퓨즈 선택은 위 공식을 사용하여 퓨즈 정격을 계산하여 수행할 수 있습니다.

퓨즈를 선택하세요.

기기의 전압(볼트)과 전력(와트)을 기록해 둡니다.

퓨즈 정격을 계산하십시오.

결과 후에는 최대 퓨즈 정격을 사용하십시오. 예를 들어 계산된 퓨즈 등급이 최대 퓨즈 등급인 경우입니다. 이는 계산된 퓨즈 정격이

7.689A이면 전기 회로에 8A 퓨즈를 장착해야 합니다.

용도별 분류:

AC형 퓨즈

DC형 퓨즈

전압 레벨에 따라 추가 분류

다이어그램 참조: 퓨즈 유형 차트(표시되지 않음)

DC 퓨즈:

더 큰 크기, 0V 이상의 일정한 값

복잡한 회로 제거/비활성화

전기 아크 가능; 전극이 멀리 떨어져 배치됨

대형, 복잡한 구조

AC 퓨즈:

더 작은 크기

전류는 50-60회/초로 진동합니다. 전기 아크 없음

더 작을 수 있습니다. HV(고전압) 퓨즈와 LV(저전압) 퓨즈로 더 분류됩니다.

저전압 퓨즈 유형:

재배선 가능

탄약통

중퇴

리시버

스위치

주택 배선, 소규모 산업, 저전류 앱에 사용됩니다.

두 가지 주요 부품: 퓨즈 베이스(도자기, 입/출력 단자), 퓨즈 캐리어(알루미늄, 주석 도금 구리, 납)

쉽게 교체할 수 있는 퓨즈 캐리어

트리핑/폐로 회로에 사용됩니다.

상당한 힘과 변위가 있음

금속 스위치와 퓨즈로 동봉됨

저전압 및 중간 전압에 사용됩니다.

녹으면 요소가 중력에 의해 떨어집니다.

외부 변압기 보호에 사용됩니다.

변압기(계기용 변압기, 소형 전력 변압기, 전력 시스템) 보호에 사용됩니다.

1,500V~138,000V 정격

일관된 성능을 위해 구리, 은 또는 주석으로 제작된 퓨즈 부품

재설정 가능 퓨즈(Polyfuses 또는 PTC 퓨즈)

또 다른 중요한 범주는 일반적으로 폴리퓨즈 또는 PTC(정온도 계수) 퓨즈로 알려진 재설정 가능 퓨즈입니다. 오류 발생 후 수동으로 교체해야 하는 기존 퓨즈와 달리 이 퓨즈에는 영리한 자체-재설정 기능이 있습니다.

재설정 가능 퓨즈의 작동 방식

재설정 가능 퓨즈는 탄소 입자로 채워진 유기 폴리머와 같은 재료로 제작됩니다. 정상적인 조건에서는 쉽게 전기를 전도하고 필요에 따라 전류가 흐를 수 있습니다. 그러나 결함이나 과부하로 인해-너무 많은 전류가 흐르면-생성된 열로 인해 폴리머가 팽창하게 됩니다. 이 동작은 탄소 입자를 분리하여 저항을 극적으로 높이고 본질적으로 전류를 차단합니다. 문제가 해결되고 장치가 냉각되면 폴리머가 수축하고 탄소 입자가 다시 연결되며 퓨즈는 전도성 상태를 회복하여-회로를 다시 보호할 준비가 됩니다.

이러한 유형의 퓨즈는 컴퓨터 전원 공급 장치, 휴대폰 충전기, 항공우주 전자 장치 내부와 같이 접근이 까다로운 응용 분야에서 특히 중요합니다. 교체나 수동 개입이 필요하지 않습니다.-퓨즈가 자체적으로 재설정되므로 밀폐형 또는 미션 크리티컬 설정에 이상적입니다.-

재설정 가능한 퓨즈 식별

PTC 퓨즈는 모양과 색상으로 구분되는 경우가 많습니다. 스루{0}}홀 버전은 일반적으로 디스크-모양이고 노란색{2}}주황색인 반면, 표면 실장 버전은 흰색 표시가 있는 녹색 또는 금색이 있는 검정색으로 나타날 수 있습니다. 이 제품은 광범위한 전류 정격으로 제조되어 다양한 보호 요구 사항과의 호환성을 보장합니다.

반도체 퓨즈

고려해야 할 또 다른 중요한 범주는 반도체 퓨즈입니다. 이는 전력 전자 장치에서 일반적으로 발견되는 다이오드, 사이리스터, 트랜지스터와 같은 민감한 전자 부품을 보호하기 위해 특별히 설계되었습니다. 표준 퓨즈와 달리 반도체 퓨즈는 과전류 상황에 매우 빠르게 반응하며{2}}종종 '초고속' 퓨즈라고도 합니다.

이 속도의 이유는 간단합니다. 고전류의 짧은 서지에도 반도체가 손상될 수 있기 때문입니다. 반도체 퓨즈는 낮은 I²t 값으로 설계되었으며(즉, 오류 중에 통과하는 에너지를 제한-함) 손상을 방지하기 위해 회로를 즉시 차단합니다. 결과적으로 이 제품은 일반적으로 신속한 보호가 필수적인 가변 주파수 드라이브, 인버터 및 기타 정밀 전자 장치와 관련된 응용 분야에 사용됩니다.

이러한 퓨즈는 산업용 제어 패널과 고속{0}}스위칭 회로에서 흔히 볼 수 있으며 섬세한 고가치 구성 요소에 대한 추가 안전 계층을 제공합니다.-

느린 블로우 퓨즈와 빠른 블로우 퓨즈의 차이점

특정 응용 분야에 맞는 퓨즈를 선택할 때 각 유형이 서지 및 과부하에 다르게 반응하므로 느린 블로우 퓨즈와 빠른 블로우 퓨즈의 차이점을 이해하는 것이 중요합니다.

슬로우 블로우 퓨즈: 이러한 퓨즈는 모터 및 변압기와 같은 장치에서 흔히 발생하는 단기-전력 서지 또는 돌입 전류와 같은 일시적인 과전류를 견딜 수 있도록 더 두껍거나 특수하게 구성된 요소로 설계되었습니다. 과도한 전류가 짧은 간격 이상 지속되는 경우에만 퓨즈가 회로를 분리하므로 정상 작동 중에 순간적인 스파이크가 예상되는 곳에 이상적입니다.

패스트 블로우 퓨즈: 대조적으로, 속단 퓨즈는 과부하에 대한 허용 오차가 훨씬 낮습니다. 정격 전류가 초과되면 거의 즉시 회로를 차단하도록 설계되었습니다. 이러한 특성으로 인해 짧은 과전류에도 빠르게 손상될 수 있는 민감한 전자 장치 또는 구성 요소를 보호하는 데 적합합니다.

이 두 가지 퓨즈 유형 중에서 선택하는 것은 주로 장비의 특성과 시동 및 작동 중에 경험하는 일반적인 전류 프로필에 따라 달라집니다.

재설정 가능 퓨즈(Polyfuses 또는 PTC 퓨즈)

재설정 가능 퓨즈의 작동 방식

재설정 가능한 퓨즈 식별

Certifications

재배선 가능 퓨즈는 LV 퓨즈로 분류되며 주택 배선, 소규모 산업, 기타 소규모 전류 애플리케이션과 같은 소규모 애플리케이션에 거의 사용됩니다. 이러한 유형의 퓨즈에는 입력 및 출력과 같은 두 개의 단자가 있는 퓨즈 베이스인 두 개의 필수 부품이 포함됩니다. 일반적으로 이 요소는 도자기로 제작됩니다. 이 퓨즈의 또 다른 부분은 퓨즈 요소를 고정하는 퓨즈 캐리어입니다.

이 요소는 알루미늄, 주석 도금 구리 및 납으로 제작됩니다. 퓨즈 캐리어의 가장 큰 장점은 감전 위험 없이 퓨즈 베이스에 간단히 꽂고 제거할 수 있다는 것입니다. 과전류로 인해 퓨즈가 손상되면 퓨즈 캐리어를 제거하고 퓨즈 와이어를 다시 넣을 수 있습니다.

메모:재배선 가능 퓨즈는 간단하고 재사용이 가능하지만 HRC(높은 파열 용량) 퓨즈보다 신뢰성이 다소 떨어집니다. 신뢰성이 약간 저하됨에도 불구하고 유지 관리가 용이하기 때문에 가정과 사무실에서 널리 사용됩니다.

카트리지 유형의 퓨즈에는 완전히 닫힌 용기와 금속 접점이 있습니다. 이 퓨즈의 용도는 주로 저전압(LV), 고전압(HV) 및 소형 퓨즈를 포함합니다. 다시 말하지만 이러한 유형의 퓨즈는 D- 유형과 링크- 유형 퓨즈의 두 가지 유형으로 분류됩니다.

카트리지 퓨즈카트리지 DC 퓨즈와 구조가 매우 유사합니다. 퓨즈 요소를 둘러싸고 있는 투명하고 밀봉된 봉투로 구성되어 있어 쉽게 검사할 수 있습니다. 카트리지 퓨즈는 꽂거나(블레이드형) 고정 장치에 나사로 고정할 수 있습니다(볼트형).

이 유형의 퓨즈는 카트리지, 퓨즈 베이스, 어댑터 링 및 캡으로 구성됩니다. 퓨즈의 베이스는 퓨즈 캡으로 구성되어 있으며, 어댑터 링을 사용하여 카트리지에 의해 퓨즈 성분이 채워져 있습니다.

카트리지, 퓨즈베이스, 캡 및 어댑터 링으로 구성됩니다. 퓨즈 베이스에는 어댑터 링을 통해 카트리지가 있는 퓨즈 요소에 맞는 퓨즈 캡이 있습니다. 카트리지의 기울기가 도체를 통해 접촉을 형성하면 회로 연결이 완료됩니다.

링크형 퓨즈는 높은 파열 용량(HRC) 또는 BS형 퓨즈라고도 합니다. 이러한 종류의 퓨즈에서는 퓨즈 요소의 전류 흐름이 표준 조건에 따라 지정됩니다.

BS형 퓨즈는 정상상태에서 퓨즈소자에 의한 전류의 흐름을 제공합니다. 끊어진 퓨즈에 의해 발생되는 아크를 제어하여 도자기, 세라믹, 은으로 제작합니다. 퓨즈 요소의 용기는 규사로 채워져 있습니다. 이 유형의 퓨즈는 다시 블레이드 유형과 볼트 유형을 포함하는 두 부분으로 분류됩니다.

나이프형 퓨즈 또는 플러그인형 퓨즈-는 플라스틱으로 설계되었습니다. 이 유형의 퓨즈는 모든 부하를 제외한 전기 회로에서 간단히 변경할 수 있습니다.

볼트형 퓨즈에서는 이 퓨즈의 플레이트가 도통되어 퓨즈 베이스에 설치됩니다.

스트라이커 유형의 퓨즈는 전기 회로를 차단하고 차단하는 데 사용됩니다. 이 퓨즈는 변위뿐만 아니라 많은 힘을 가지고 있습니다.

추가 기능:스트라이커 퓨즈에는 종종 퓨즈가 끊어졌을 때 시각적 표시기 역할을 하는 스프링이 장착된 스트라이커가 제공됩니다.- 스트라이커는 추가 스위치기어를 활성화하여 또 다른 안전 및 자동화 계층을 추가할 수도 있습니다.

기본적으로 스위치형 퓨즈는 금속스위치와 퓨즈로 구성되어 있습니다. 이 퓨즈는 주로 저전압 및 중간 전압 레벨에 사용됩니다. 스위치 퓨즈의 주목할만한 특징은 고전류 퓨즈를 안전하게 연결하거나 분리할 수 있는 수동 조작 핸들입니다. 스위칭 메커니즘을 퓨즈와 통합하면 유지 관리 중이나 오류 발생 시 회로를 훨씬 쉽게 분리할 수 있어 전기 시스템에 추가적인 보호 계층과 편의성을 제공합니다.

작업:스위치 퓨즈에는 고전류 퓨즈를 안전하게 연결하거나 분리할 수 있는 수동 조작 핸들이 있어 작동 및 유지 관리가 더욱 편리해졌습니다.

이 퓨즈 유형에서는 퓨즈 용융으로 인해 요소가 최소한의 도움으로 중력 아래로 떨어지게 됩니다. 이러한 종류의 퓨즈는 외부 변압기를 보호하는 데 사용됩니다.

핵심 포인트:드롭아웃 퓨즈에는 오류가 발생하면 수축되는 스프링-이 장착된 레버 암이 포함되어 있어 녹은 요소가 떨어져 나가고 퓨즈가 끊어졌음을 시각적으로 표시합니다. 작동을 복원하려면 퓨즈를 다시 배선하고 제자리에 놓아야 하며 실외 응용 분야에서 일반적으로 사용되는 방출 퓨즈 형태가 되어야 합니다.

LV 퓨즈의 주요 유형은 다음과 같습니다.

일반적으로 HV 퓨즈는 계기용 변압기, 소형 전력 변압기와 같은 변압기를 보호하는 데 사용되며 전력 시스템에도 사용됩니다. 이 퓨즈는

일반적으로 1500V ~ 138000V 이상의 전압에 대해 충전됩니다.

HV 퓨즈의 퓨즈 부분은 일관되고 안정적인 성능을 제공하기 위해 구리, 은 또는 경우에 따라 주석으로 제작됩니다. 이 퓨즈는

다음과 같은 세 가지 유형으로 분류됩니다.

모터 분기 회로에 사용되는 시간 지연 퓨즈

단락 및 회로 보호를 위해 모터 부하 전류와 일치하는 크기

비용이-비싸지 않으며 추가 관리/유지관리가 필요하지 않습니다.

완전 자동, 회로 차단기보다 빠릅니다.

작은 크기, 비정상적인 조건에서 전류 제한 효과

과부하 보호를 위한 가역 시간-전류 특성

교체 소요 시간

시간-현재 기능이 항상 보호 요소와 동기화되지는 않음

모든 전기 회로에 필수

주요 응용 프로그램:

전력 변압기

전기 제품: AC, TV, 세탁기, 음악 시스템 등

가정용 전기 케이블 연결

휴대폰

모터 스타터

노트북

전원 충전기

카메라, 스캐너, 프린터, 복사기

자동차, 전자기기, 게임

결론:

퓨즈 기능: 과전류로부터 회로를 보호합니다.

실시간-전류 흐름은 일관성이 없습니다. 과열 및 손상 위험

회로 차단기에도 불구하고 퓨즈는 여전히 기본 전기 부품에 널리 사용됩니다.
